Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Adafruit

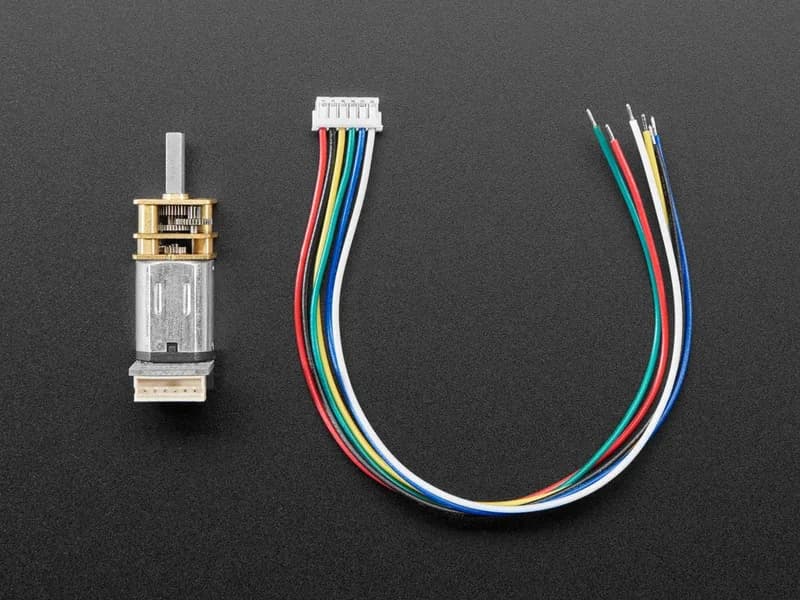

Двигатель постоянного тока N20 с магнитным энкодером — 6 В

Name: Двигатель постоянного тока N20 с магнитным энкодером — 6 В
Brand: Adafruit
SKU: 4638
Price: 1807 RUB
Availability: OutOfStock

1 807 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: Adafruit
Модель: N20 DC Motor with Magnetic Encoder - 6V
Артикул: 4638
Категория: Моторы, сервоприводы, редукторы
Gear ratio: 1:50

Описание

Первым шагом в проекте робототехники является запуск двигателя. Как только вы это сделаете, вы быстро поймете, что не все двигатели работают с одинаковой скоростью, даже если у них одинаковый номер детали! Всегда существуют изменения, связанные с напряжением, окружающей средой и производственными изменениями. Итак, второй шаг — выяснить, насколько быстро это происходит! Оказывается, это не так-то просто, но лучший способ начать — это

Характеристики

Gear ratio	1:50
Voltage	4.5 to 6V DC
Current	100 mA (200 mA when stalled)
Counts per revolution	14

Сравнение с аналогами

Характеристика	Двигатель постоянного тока N20 с магнитным энкодером — 6 В	Hiwonder HX-12H Высоковольтный сервопривод с последовательной шиной, двойным валом, крутящим моментом 12 кг и функцией обратной связи по данным
Gear ratio	1:50	—
Voltage	4.5 to 6V DC	—
Current	100 mA (200 mA when stalled)	—
Counts per revolution	14	—

Инженерный разбор

1:50 по передаточному отношению прямо указывает на редукторную конфигурацию с упором не на скорость вала, а на изменение характера движения на выходе относительно двигателя. Для практической настройки это означает, что поведение на выходе нужно оценивать именно через редуктор 1:50, а не по параметрам самого двигателя. Напряжение 4.5 to 6V DC задаёт узкий рабочий диапазон питания: источник должен соответствовать именно 4.5 to 6V DC, без выхода за эти пределы, иначе характеристики из спецификации уже не сохраняются.

100 mA показывает ток в обычном режиме, а 200 mA when stalled — ток в режиме остановленного вала, то есть питание и управляющая часть должны быть готовы не только к 100 mA, но и к 200 mA when stalled. Counts per revolution 14 означает, что магнитный энкодер выдаёт 14 отсчётов на оборот; на практике это задаёт базовую дискретность обратной связи, и при проектировании системы позиционирования или контроля скорости нужно ориентироваться именно на 14, без ожидания более плотного сигнального деления, если оно отдельно не указано.

Отзывы

По товару «Двигатель постоянного тока N20 с магнитным энкодером — 6 В» пока нет опубликованных отзывов покупателей. Зарегистрированные пользователи смогут оставить отзыв после покупки.

Войти и написать

Мы не публикуем сгенерированные оценки и не размечаем отзывы в JSON-LD, пока нет подтвержденных отзывов после покупки.
