Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Little Bird

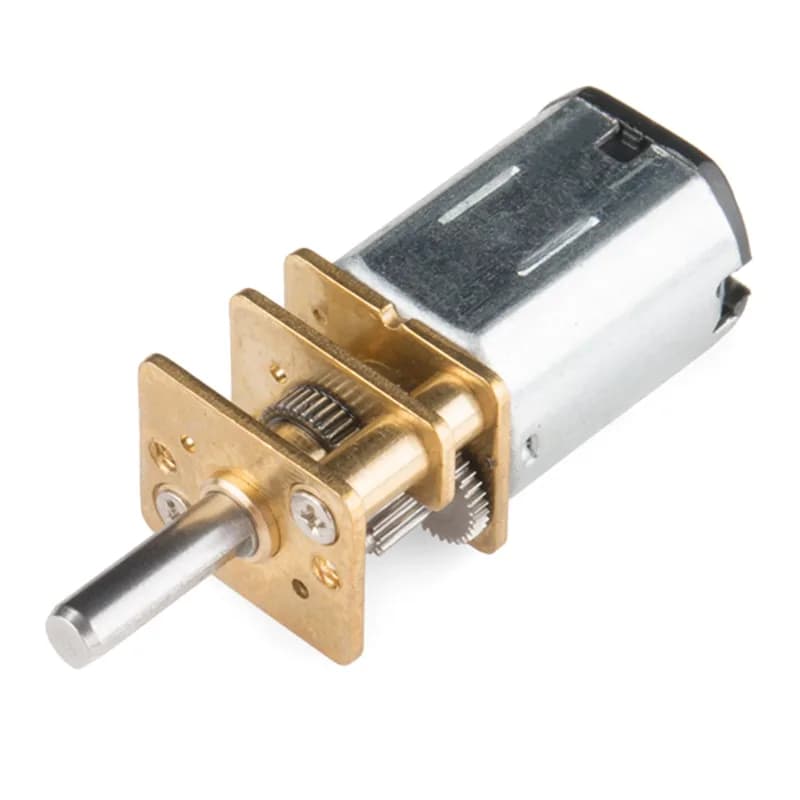

Микромотор-редуктор — 130 об/мин (6–12 В)

Name: Микромотор-редуктор — 130 об/мин (6–12 В)
Brand: Little Bird
SKU: SF-ROB-12281
Price: 3758 RUB
Availability: PreOrder

3 758 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: Little Bird
Модель: Micro Gearmotor - 130 RPM (6-12V)
Артикул: SF-ROB-12281
Категория: Моторы, сервоприводы, редукторы
Платформа: Arduino

Описание

Компактный микромотор-редуктор с цельнометаллическими шестернями и передаточным числом 210:1. Работает от напряжения 6–12 В с максимальной скоростью 130 об/мин при напряжении 12 В и крутящим моментом 35 Н·см (50 унций-дюйм). Имеет выходной вал D-вала диаметром 3 мм и реверсивный режим работы на постоянном токе. Технические характеристики Напряжение – 6–12 В Передаточное число – 210:1 Скорость – 65 об/мин (6 В)/130 об/мин (12 В) Крутящий момент – 19 Н·см (6 В)/35 Н·см (12 В) Ток холостого хода – 40 мА (6 В)

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Платформа	Arduino
Тип	Motor / Actuator
Напряжение питания	6-12 В
Производитель	Little Bird

О товаре

Микромотор-редуктор — 130 об/мин (6–12 В): Моторы, сервоприводы, редукторы.

Развернуть текст

Производитель — Little Bird, модель Micro Gearmotor - 130 RPM (6-12V). Среди характеристик: Платформа: Arduino; Тип: Motor / Actuator; Напряжение питания: 6-12 В; Производитель: Little Bird. Цена — 3 759 ₽, поставка под заказ. Доставка по России, отгрузка для юридических лиц, КП по запросу.
