Как выбрать блок питания для встраиваемой системы?

БП подбирают по выходному напряжению (3.3/5/12/24 В DC) и току с запасом 20–30% от пикового потребления, включая пусковые токи моторов и подсветки. Для шкафов берут DIN-рейку с входом 220 В AC, для приборов — адаптеры или модули AC-DC. Важны КПД, пульсации на выходе, защиты от КЗ и перегрузки, а для промышленности — широкий температурный диапазон.

В чём разница между DC-DC преобразователем и LDO?

Импульсный DC-DC (buck/boost) имеет высокий КПД (85–95%) и подходит для больших токов и заметной разницы напряжений, но создаёт ВЧ-помехи. LDO-стабилизатор проще, дешевле и даёт чистое малошумящее питание для аналоговых цепей и АЦП, но рассеивает разницу напряжений в тепло. Рядом с чувствительными сенсорами и RF-модулями обычно ставят LDO после DC-DC.

Как подобрать аккумулятор для автономного устройства?

Ёмкость (мА·ч) считают из среднего тока потребления и нужного времени работы с запасом на старение. Li-ion/LiPo дают высокую плотность энергии, LiFePO4 — больший ресурс циклов и безопасность, для буфера применяют суперконденсаторы. Обязателен модуль защиты (BMS) от перезаряда, переразряда и КЗ, а также корректное зарядное устройство под химию ячейки.

Нужна ли гальваническая развязка в цепи питания?

Развязка нужна, когда части системы имеют разные «земли» или работают с высоким напряжением и помехами: изолированные DC-DC и оптопары разрывают гальваническую связь, защищая логику и оператора. Это критично для интерфейсов RS485/CAN в промышленной сети и для измерительных входов. Для питания одной платы от одного источника развязка обычно не требуется.

Как организовать резервное питание и горячее переключение?

Для бесперебойности ставят схему с источником и аккумулятором: при пропадании основного питания контроллер заряда переключает нагрузку на батарею через диодный ИЛИ или ideal-diode контроллер без провалов. Суперконденсатор обеспечивает энергию для корректного завершения записи (power-loss protection). Подбирайте ток удержания и время автономии под задачу.

Поставляете компоненты питания юрлицам, есть КП?

Да, отгружаем блоки питания, DC-DC и LDO-модули, аккумуляторы и BMS юрлицам по безналу, готовим коммерческое предложение и счёт с НДС. Наличие резервируем, по позициям под заказ называем срок поставки. Доставка по России с отгрузочными документами.

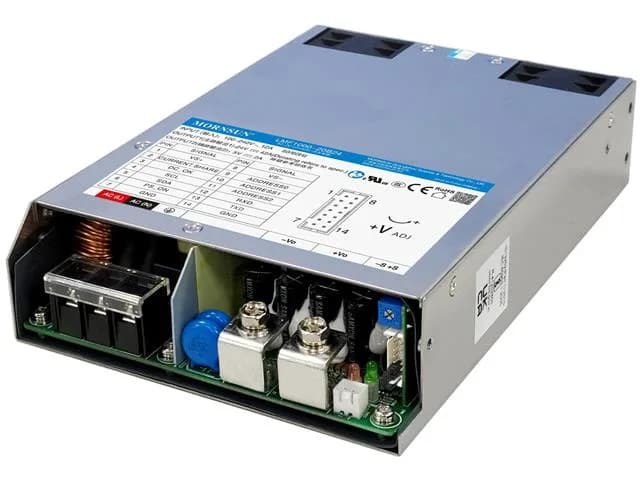

Mornsun

LMF1000-20B24

Name: LMF1000-20B24
Brand: Mornsun
SKU: LMF1000-20B24
Price: 27356 RUB
Availability: InStock

27 356 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

На складе0 шт.

Производитель: Mornsun
Модель: LMF1000-20B24
Артикул: LMF1000-20B24
Категория: Блоки питания и адаптеры
Power: 1018W

Описание

Импульсный источник питания в металлическом корпусе с активной коррекцией коэффициента мощности. Вход: 90–264 В переменного тока/120–430 В постоянного тока. Выход 24 В постоянного тока при 42 А + 5 В при 2 А. Встроенный вентилятор постоянного тока с регулируемой скоростью. Металлический корпус. Импульсный источник питания. Широкий диапазон входного напряжения 90–264 В переменного тока или 120–370 В постоянного тока. Принимает вход переменного или постоянного тока (двойное использование одной и той же клеммы). Диапазон рабочих температур окружающей среды: от -40 ℃ до +70 ℃ (без конденсации). Высокая надежность, эффективность до 94 %.

Характеристики

Power	1018W
Input Voltage	90-264VAC
Output Voltage	24VDC
Output Current	42A
Efficiency	94%
Isolation Voltage	4000VAC

Сравнение с аналогами

Характеристика	LMF1000-20B24	LMF1000-20B48	LMF1000-20B12	LIHF480-23B48
Power	1018W	1018W	970W	480W
Input Voltage	90-264VAC	90-264VAC	90-264VAC	—
Output Voltage	24VDC	48VDC	12VDC

Инженерный разбор

Output Current	42A	21A	80A	10A

Efficiency	94%	94%	92%	95%

Isolation Voltage	4000VAC	4000VAC	4000VAC	4000VAC

1018W при 24VDC и 42A означают, что источник рассчитан на низковольтную линию с высоким током нагрузки. Такой набор параметров смещает акцент на токовую часть: на практике критичны сечение проводников, качество клеммных соединений и падение напряжения в линии, потому что при 24VDC даже небольшие потери на соединениях заметнее, чем в системах с более высоким выходным напряжением. Значение 94% указывает, что меньшая доля входной энергии уходит в нагрев по сравнению с менее эффективными решениями, поэтому требования к теплоотводу и вентиляции определяются уже не только мощностью 1018W, но и тем, как эта мощность реализуется в конкретной установке.

90-264VAC по входу показывает совместимость с широким диапазоном сетевого питания без привязки к одному стандарту сети, а 4000VAC по изоляции указывает на высокий уровень развязки между входной и выходной частью. Для практики это значит, что устройство лучше приспособлено к работе в системах, где важны электробезопасность и разделение цепей питания. Указание PFC Function в наименовании дополняет картину по входу: при мощности 1018W это признак более корректной работы со стороны питающей сети по сравнению с решениями без PFC, особенно когда источник используется как заметная нагрузка для линии 90-264VAC.
