Как выбрать блок питания для встраиваемой системы?

БП подбирают по выходному напряжению (3.3/5/12/24 В DC) и току с запасом 20–30% от пикового потребления, включая пусковые токи моторов и подсветки. Для шкафов берут DIN-рейку с входом 220 В AC, для приборов — адаптеры или модули AC-DC. Важны КПД, пульсации на выходе, защиты от КЗ и перегрузки, а для промышленности — широкий температурный диапазон.

В чём разница между DC-DC преобразователем и LDO?

Импульсный DC-DC (buck/boost) имеет высокий КПД (85–95%) и подходит для больших токов и заметной разницы напряжений, но создаёт ВЧ-помехи. LDO-стабилизатор проще, дешевле и даёт чистое малошумящее питание для аналоговых цепей и АЦП, но рассеивает разницу напряжений в тепло. Рядом с чувствительными сенсорами и RF-модулями обычно ставят LDO после DC-DC.

Как подобрать аккумулятор для автономного устройства?

Ёмкость (мА·ч) считают из среднего тока потребления и нужного времени работы с запасом на старение. Li-ion/LiPo дают высокую плотность энергии, LiFePO4 — больший ресурс циклов и безопасность, для буфера применяют суперконденсаторы. Обязателен модуль защиты (BMS) от перезаряда, переразряда и КЗ, а также корректное зарядное устройство под химию ячейки.

Нужна ли гальваническая развязка в цепи питания?

Развязка нужна, когда части системы имеют разные «земли» или работают с высоким напряжением и помехами: изолированные DC-DC и оптопары разрывают гальваническую связь, защищая логику и оператора. Это критично для интерфейсов RS485/CAN в промышленной сети и для измерительных входов. Для питания одной платы от одного источника развязка обычно не требуется.

Как организовать резервное питание и горячее переключение?

Для бесперебойности ставят схему с источником и аккумулятором: при пропадании основного питания контроллер заряда переключает нагрузку на батарею через диодный ИЛИ или ideal-diode контроллер без провалов. Суперконденсатор обеспечивает энергию для корректного завершения записи (power-loss protection). Подбирайте ток удержания и время автономии под задачу.

Поставляете компоненты питания юрлицам, есть КП?

Да, отгружаем блоки питания, DC-DC и LDO-модули, аккумуляторы и BMS юрлицам по безналу, готовим коммерческое предложение и счёт с НДС. Наличие резервируем, по позициям под заказ называем срок поставки. Доставка по России с отгрузочными документами.

Mornsun

LM350-10B36

Name: LM350-10B36
Brand: Mornsun
SKU: LM350-10B36
Price: 3832 RUB
Availability: OutOfStock

3 832 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

Под заказ

На складе0 шт.

Производитель: Mornsun
Модель: LM350-10B36
Артикул: LM350-10B36
Категория: Блоки питания и адаптеры
Power(W): 349.2

Описание

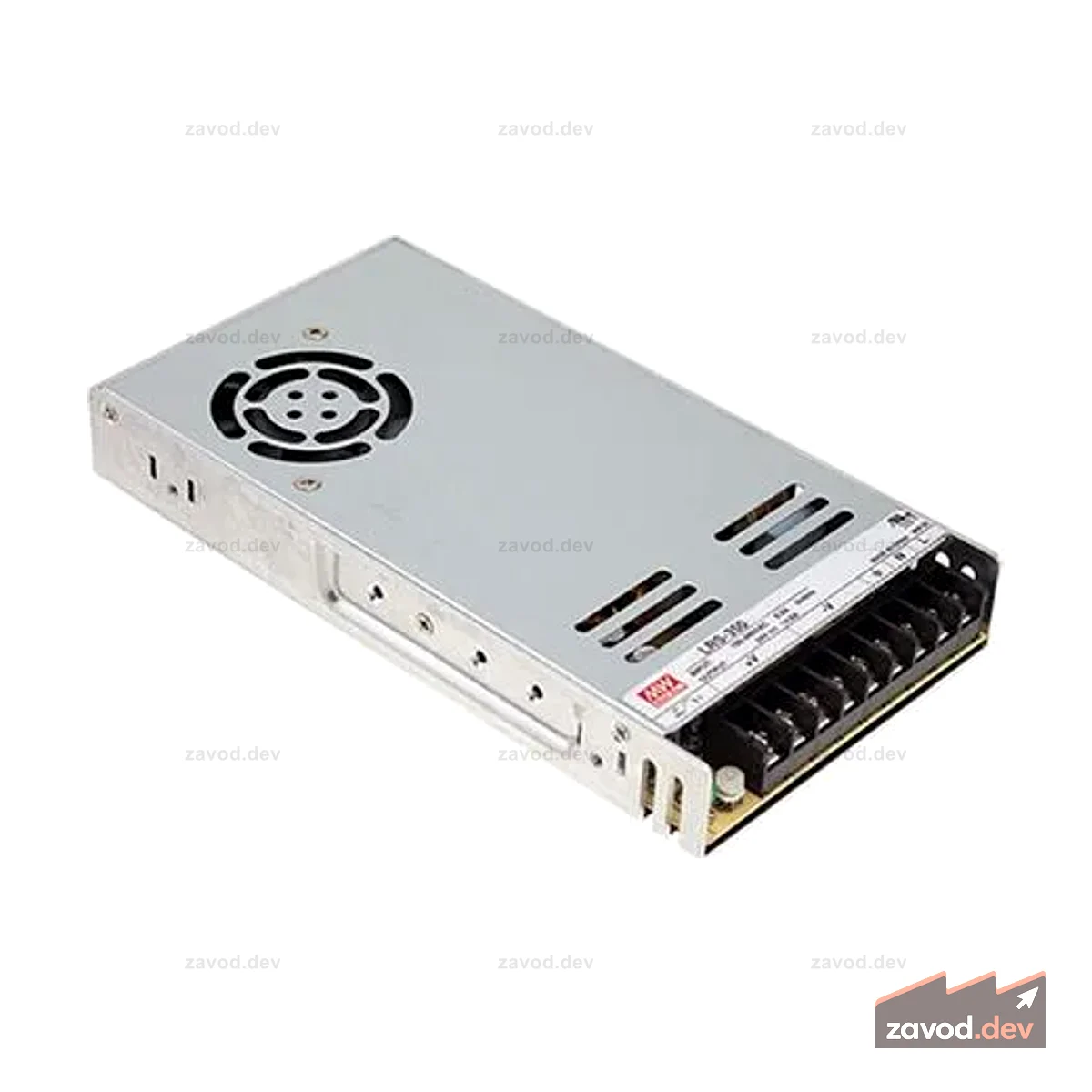

Металлический корпус, небольшой контур, переключатель режима питания. Входное напряжение: 180 ~ 264 В переменного тока (переключатель)/240–370 В постоянного тока. Выход 36 В постоянного тока при 9,7 А. Клеммный блок Термин. Встроенный вентилятор постоянного тока (LRS-350-36) Компактный импульсный источник питания Обзор Серия LM350-10Bxx — это один из закрытых импульсных источников питания переменного и постоянного тока компании Mornsun. Он имеет выбираемый вход переменного тока и в то же время принимает входное напряжение постоянного тока, экономически эффективен, имеет низкую мощность без нагрузки.

Характеристики

Power(W)	349.2
Vin(VAC)	90 - 132/180 - 264
Vin(VDC)	240 - 370
Vout(VDC)	36
Iout	9.7A
Efficiency(%)	88
Isolation Voltage	3000VAC

Инженерный разбор

349.2 Вт выходной мощности при 36 VDC и 9.7A означает фиксированную шину питания с заданным током нагрузки без запаса по напряжению: устройство рассчитано на системы, требующие именно 36 VDC. Входной диапазон 90 - 132/180 - 264 VAC и 240 - 370 VDC позволяет подключать источник как к сетям переменного напряжения двух стандартных диапазонов, так и к высоковольтной шине постоянного тока. При подключении к 90 - 132 VAC или 180 - 264 VAC сохраняются те же 36 VDC на выходе, что упрощает интеграцию в оборудование с различной сетевой инфраструктурой.

КПД 88 % указывает на наличие тепловых потерь при преобразовании, что требует учета отвода тепла при работе на 9.7A. Значение изоляции 3000VAC определяет электрическую прочность между входом и выходом и задает уровень гальванической развязки для промышленной среды. При входе 240 - 370 VDC источник сохраняет номинальные 36 VDC, что позволяет использовать его в системах с промежуточной DC-шиной без дополнительных преобразователей.
