Как выбрать блок питания для встраиваемой системы?

БП подбирают по выходному напряжению (3.3/5/12/24 В DC) и току с запасом 20–30% от пикового потребления, включая пусковые токи моторов и подсветки. Для шкафов берут DIN-рейку с входом 220 В AC, для приборов — адаптеры или модули AC-DC. Важны КПД, пульсации на выходе, защиты от КЗ и перегрузки, а для промышленности — широкий температурный диапазон.

В чём разница между DC-DC преобразователем и LDO?

Импульсный DC-DC (buck/boost) имеет высокий КПД (85–95%) и подходит для больших токов и заметной разницы напряжений, но создаёт ВЧ-помехи. LDO-стабилизатор проще, дешевле и даёт чистое малошумящее питание для аналоговых цепей и АЦП, но рассеивает разницу напряжений в тепло. Рядом с чувствительными сенсорами и RF-модулями обычно ставят LDO после DC-DC.

Как подобрать аккумулятор для автономного устройства?

Ёмкость (мА·ч) считают из среднего тока потребления и нужного времени работы с запасом на старение. Li-ion/LiPo дают высокую плотность энергии, LiFePO4 — больший ресурс циклов и безопасность, для буфера применяют суперконденсаторы. Обязателен модуль защиты (BMS) от перезаряда, переразряда и КЗ, а также корректное зарядное устройство под химию ячейки.

Нужна ли гальваническая развязка в цепи питания?

Развязка нужна, когда части системы имеют разные «земли» или работают с высоким напряжением и помехами: изолированные DC-DC и оптопары разрывают гальваническую связь, защищая логику и оператора. Это критично для интерфейсов RS485/CAN в промышленной сети и для измерительных входов. Для питания одной платы от одного источника развязка обычно не требуется.

Как организовать резервное питание и горячее переключение?

Для бесперебойности ставят схему с источником и аккумулятором: при пропадании основного питания контроллер заряда переключает нагрузку на батарею через диодный ИЛИ или ideal-diode контроллер без провалов. Суперконденсатор обеспечивает энергию для корректного завершения записи (power-loss protection). Подбирайте ток удержания и время автономии под задачу.

Поставляете компоненты питания юрлицам, есть КП?

Да, отгружаем блоки питания, DC-DC и LDO-модули, аккумуляторы и BMS юрлицам по безналу, готовим коммерческое предложение и счёт с НДС. Наличие резервируем, по позициям под заказ называем срок поставки. Доставка по России с отгрузочными документами.

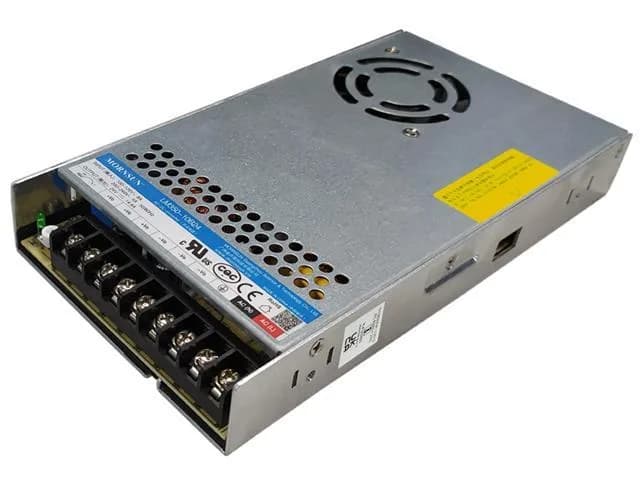

Mornsun

LM350-10B15

Name: LM350-10B15
Brand: Mornsun
SKU: LM350-10B15
Price: 4209 RUB
Availability: OutOfStock

4 209 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

Под заказ

На складе0 шт.

Производитель: Mornsun
Модель: LM350-10B15
Артикул: LM350-10B15
Категория: Блоки питания и адаптеры
Power(W): 348

Описание

Металлический корпус, небольшой контур, переключатель режима питания. Входное напряжение: 180 ~ 264 В переменного тока (переключатель)/240–370 В постоянного тока. Выход 15 В постоянного тока при 23,2 А. Клеммный блок Термин. Встроенный вентилятор постоянного тока. Небольшая схема источника питания с переключаемым режимом. Выбираемый диапазон входного переменного тока: 90–132 В переменного тока/180–264 В переменного тока. Диапазон входного напряжения постоянного тока: 240–370 В постоянного тока. Сверхнизкое энергопотребление в режиме ожидания 0,75 Вт при 230 В переменного тока. Диапазон рабочих температур окружающей среды: от - 30 ℃ до +70 ℃. Светодиодный индикатор для p

Характеристики

Power(W)	348
Vin(VAC)	90 - 132/180 - 264
Vin(VDC)	240 - 370
Vout(VDC)	15
Iout	23.2A
Efficiency(%)	86
Isolation Voltage	3000VAC

Сравнение с аналогами

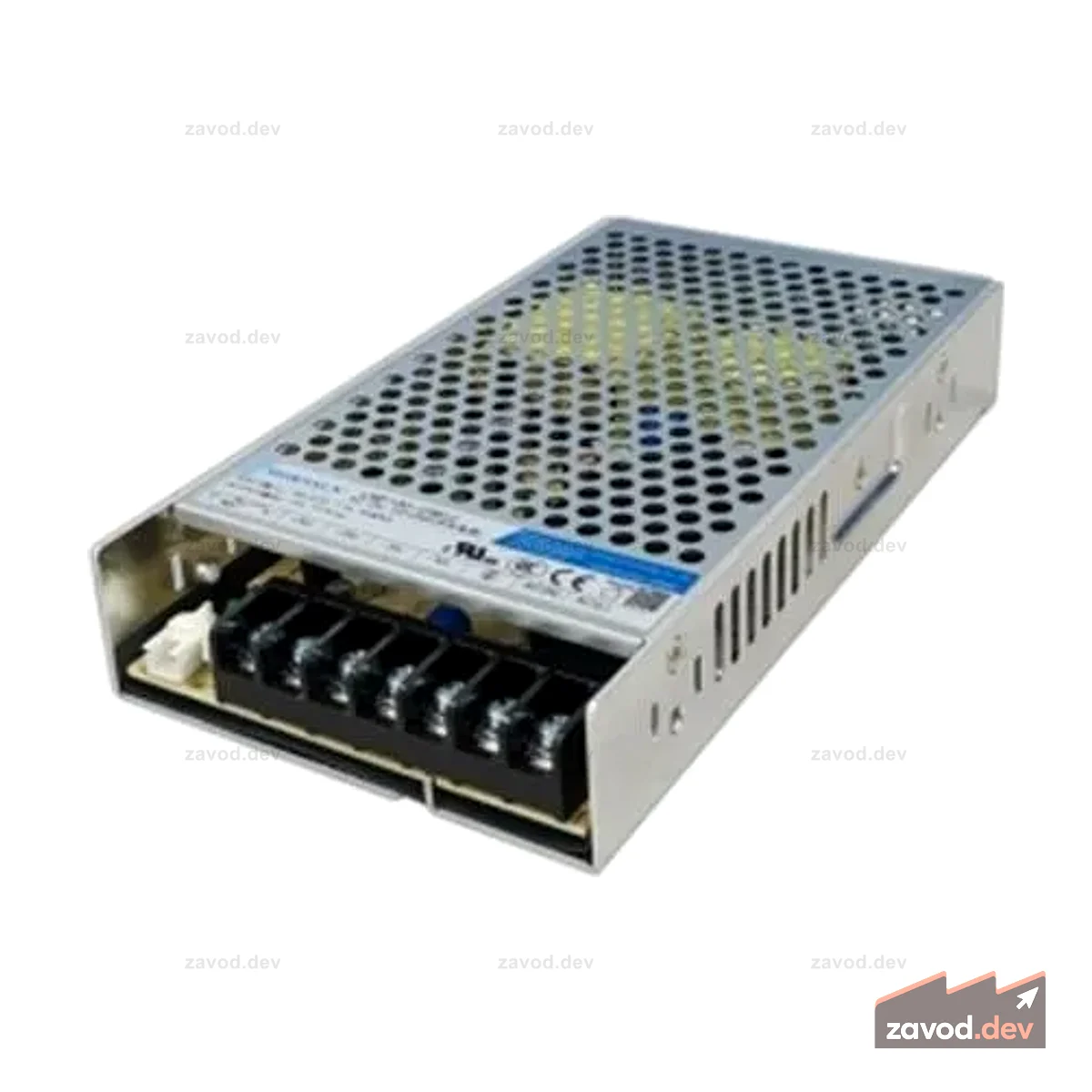

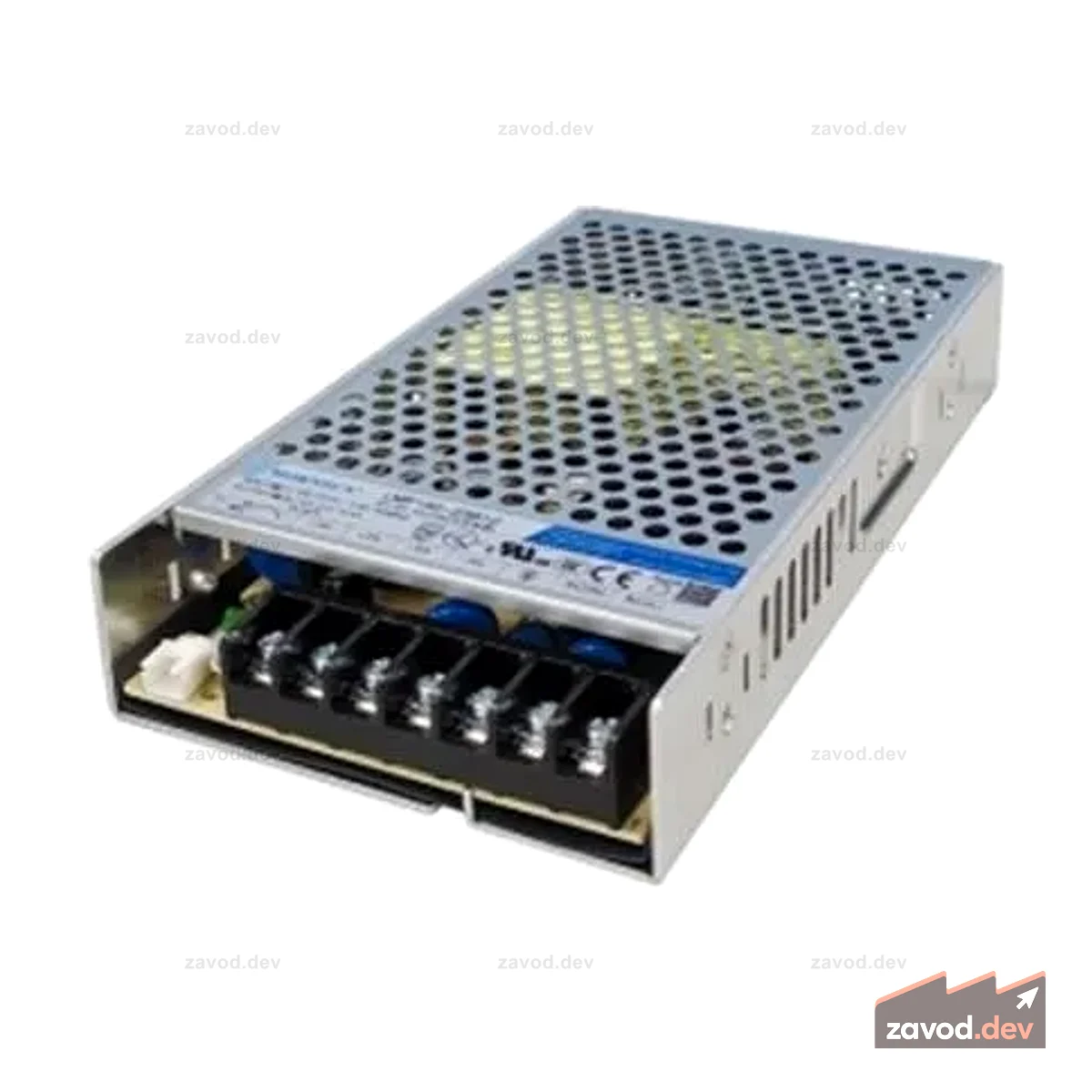

Характеристика	LM350-10B15	LMF100-23B48	LMF150-23B24	LMF100-23B12
Power(W)	348	—	—	—
Vin(VAC)	90 - 132/180 - 264	—	—	—
Vin(VDC)	240 - 370

Инженерный разбор

Vout(VDC)	15	—	—	—

Iout	23.2A	—	—	—

Efficiency(%)	86	—	—	—

Isolation Voltage	3000VAC	—	—	—

348 Вт при выходе 15 VDC и токе 23.2A означают, что источник рассчитан на заметную нагрузку по линии постоянного напряжения без ухода в область маломощных решений. Фиксированные 15 VDC важны там, где требуется именно такой уровень питания без перестройки выхода, а ток 23.2A показывает акцент на работу с нагрузками, чувствительными не только к напряжению, но и к доступному току. КПД 86 указывает, что при эксплуатации нужно учитывать тепловыделение самого блока: часть входной энергии не передаётся в нагрузку и переходит в нагрев, поэтому режим установки связан с отводом тепла, а не только с электрическим подключением.

90 - 132/180 - 264 VAC и 240 - 370 VDC по входу дают широкий выбор по источнику питания: устройство допускает как сети переменного тока в двух диапазонах, так и питание от линии постоянного тока. Это упрощает включение в системы с разным типом входа без подбора отдельного исполнения под каждый вариант. Изоляция 3000VAC означает выраженное разделение между входной и выходной частью по электрической прочности, что важно при наличии сетевого входа 90 - 132/180 - 264 VAC и выхода 15 VDC, поскольку снижает риск прямого переноса опасного потенциала на низковольтную сторону при штатной работе.
