Как выбрать блок питания для встраиваемой системы?

БП подбирают по выходному напряжению (3.3/5/12/24 В DC) и току с запасом 20–30% от пикового потребления, включая пусковые токи моторов и подсветки. Для шкафов берут DIN-рейку с входом 220 В AC, для приборов — адаптеры или модули AC-DC. Важны КПД, пульсации на выходе, защиты от КЗ и перегрузки, а для промышленности — широкий температурный диапазон.

В чём разница между DC-DC преобразователем и LDO?

Импульсный DC-DC (buck/boost) имеет высокий КПД (85–95%) и подходит для больших токов и заметной разницы напряжений, но создаёт ВЧ-помехи. LDO-стабилизатор проще, дешевле и даёт чистое малошумящее питание для аналоговых цепей и АЦП, но рассеивает разницу напряжений в тепло. Рядом с чувствительными сенсорами и RF-модулями обычно ставят LDO после DC-DC.

Как подобрать аккумулятор для автономного устройства?

Ёмкость (мА·ч) считают из среднего тока потребления и нужного времени работы с запасом на старение. Li-ion/LiPo дают высокую плотность энергии, LiFePO4 — больший ресурс циклов и безопасность, для буфера применяют суперконденсаторы. Обязателен модуль защиты (BMS) от перезаряда, переразряда и КЗ, а также корректное зарядное устройство под химию ячейки.

Нужна ли гальваническая развязка в цепи питания?

Развязка нужна, когда части системы имеют разные «земли» или работают с высоким напряжением и помехами: изолированные DC-DC и оптопары разрывают гальваническую связь, защищая логику и оператора. Это критично для интерфейсов RS485/CAN в промышленной сети и для измерительных входов. Для питания одной платы от одного источника развязка обычно не требуется.

Как организовать резервное питание и горячее переключение?

Для бесперебойности ставят схему с источником и аккумулятором: при пропадании основного питания контроллер заряда переключает нагрузку на батарею через диодный ИЛИ или ideal-diode контроллер без провалов. Суперконденсатор обеспечивает энергию для корректного завершения записи (power-loss protection). Подбирайте ток удержания и время автономии под задачу.

Поставляете компоненты питания юрлицам, есть КП?

Да, отгружаем блоки питания, DC-DC и LDO-модули, аккумуляторы и BMS юрлицам по безналу, готовим коммерческое предложение и счёт с НДС. Наличие резервируем, по позициям под заказ называем срок поставки. Доставка по России с отгрузочными документами.

Mornsun

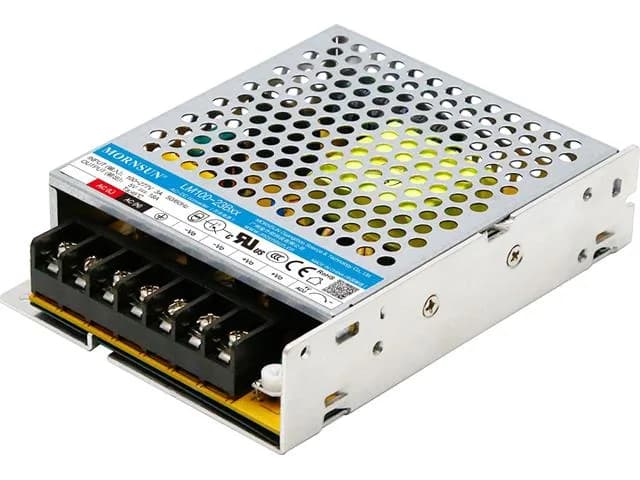

LM100-23B24

Name: LM100-23B24
Brand: Mornsun
SKU: LM100-23B24
Price: 2784 RUB
Availability: InStock

2 784 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

На складе0 шт.

Производитель: Mornsun
Модель: LM100-23B24
Артикул: LM100-23B24
Категория: Блоки питания и адаптеры
Power: 108W

Описание

Металлический корпус, небольшой контур, переключатель режима питания. Входное напряжение: 85 ~ 305 В переменного тока/120–430 В постоянного тока. Выход 24 В постоянного тока при 4,5 А. Клеммный блок Термин. Изоляция 4 кВ переменного тока (LRS-100-24). Обзор небольшого импульсного источника питания серии LM100-23Bxx — это один из закрытых импульсных источников питания переменного и постоянного тока компании Mornsun. Он имеет универсальный вход переменного тока и в то же время принимает входное напряжение постоянного тока, экономичный, с низким энергопотреблением без нагрузки.

Характеристики

Power	108W
Input voltage AC	85 - 305VAC
Input voltage DC	120 - 430VDC
Output voltage	24VDC
Output current	4.5A
Efficiency	89.5%
Isolation voltage	4000VAC
Max output current	4.5A
PFC Function	No
