Чем отличаются HAT, Shield и Breakout-платы расширения?

HAT — стандарт плат расширения для Raspberry Pi (40-пиновый разъём GPIO с EEPROM-идентификацией), Shield — для Arduino-совместимых плат, Breakout выводит выводы конкретной микросхемы или сенсора на удобные контакты для макетирования. Все они общаются с хостом по I2C, SPI или UART. Перед покупкой проверьте совместимость распиновки и уровней логики (3.3 В против 5 В).

Как подключить дисплей к одноплатному компьютеру или микроконтроллеру?

Маленькие OLED и TFT-экраны подключают по I2C или SPI к MCU, дисплеи побольше — по параллельному RGB или MIPI-DSI к одноплатнику, а полноразмерные мониторы по HDMI. Для сенсорных панелей нужен отдельный интерфейс тача (I2C/USB). Уточняйте напряжение питания подсветки и наличие готового драйвера под вашу ОС или библиотеку.

Какой беспроводной модуль выбрать — LoRa, WiFi, BLE или GPS?

LoRa даёт дальность в километры при низком энергопотреблении для телеметрии датчиков, WiFi — высокую скорость в пределах объекта, BLE — связь с мобильными и mesh на близкой дистанции, GPS/ГЛОНАСС-модули — позиционирование. Модули подключают по UART, SPI или USB; учитывайте разрешённые в РФ частоты (868 МГц для LoRa) и необходимость внешней антенны с нужным разъёмом (SMA/U.FL).

Как подобрать кабели и разъёмы для промышленной электроники?

Под камеры машинного зрения берут экранированные кабели GigE с разъёмами M12 X-code и USB3 Vision с винтовой фиксацией; для датчиков — M8/M12 A-code. Учитывают сечение под ток, экранирование от помех, гибкость для подвижных частей (highflex для кабель-каналов) и температурный диапазон изоляции. Хедеры и шлейфы (2.54 мм, JST) подбирают по шагу и числу контактов.

Зачем нужен USB-преобразователь интерфейсов и какой выбрать?

USB-преобразователи дают на ПК или одноплатнике порты, которых нет физически: USB-UART (CP2102, CH340, FTDI) для отладки MCU, USB-RS485 для опроса Modbus-устройств, USB-CAN для автомобильных и промышленных шин. Для гальванической развязки берут изолированные модели. USB-хабы с внешним питанием нужны, когда камер и устройств больше, чем портов.

Можно ли заказать периферию комплектом под конкретный проект?

Да, собираем комплект из плат расширения, дисплея, беспроводных модулей, кабелей и разъёмов под вашу плату и задачу, проверяя совместимость по интерфейсам и уровням логики. Отгрузка юрлицам по безналу, КП и счёт с НДС, по позициям не в наличии называем срок. Доставка по России.

Seeed Studio

Lichee RV 86 Panel Allwinner D1 SoC — Комплект разработчика RISC-V с 4-дюймовым ЖК-дисплеем IPS — Централизованное управление умным домом — Поддержка Linux и WAFT

Name: Lichee RV 86 Panel Allwinner D1 SoC — Комплект разработчика RISC-V с 4-дюймовым ЖК-дисплеем IPS — Централизованное управление умным домом — Поддержка Linux и WAFT
Brand: Seeed Studio
SKU: 102991675
Price: 6902 RUB
Availability: InStock

6 902 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: Lichee RV 86 Panel Allwinner D1 SoC - RISC-V dev kit with 4inch IPS LCD - Smart home central control - Linux & WAFT supported
Артикул: 102991675
Категория: Дисплеи и экраны
Core board: Lichee RV(ALlwinner D1 chip with 512MB ddr3)

Описание

Панель Lichee RV-86 представляет собой комплект для разработки, оснащенный платой LicheeRV Core (чип Allwinner D1 с 512 МБ ddr3). Он оснащен 4-дюймовым ЖК-дисплеем IPS, беспроводным модулем Wi-Fi + BT, RTL8201F 100M Ethernet, мини-динамиком мощностью 1 Вт, двумя цифровыми кремниевыми микрофонами, двойными 2x8-контактными разъемами 2,54 мм и интерфейсом расширения GPIO. Он идеально подходит для приложений управления центром умного дома и оценки пользовательского интерфейса WAFT.

Характеристики

Core board	Lichee RV(ALlwinner D1 chip with 512MB ddr3)
Display	Default 4-inch 480480 touch IPS screen Optional upgrade to 4-inch 720720 IPS screen Reserves an 8-inch 1280*800 IPS capacitive touch screen interface.
Audio	1W mini speaker with onboard 3W amplifier Two digital silicon microphones
Power	Support 5V, 12V external power supply(onboard DC-DC)
USB	USB-C OTG interface on core board Reserved USB-C HOST and USB-UART interface
Network	XR829 WIFI+BT wireless module RTL8201F 100M Ethernet Reserved RJ45 ethernet pad
External GPIO	Double 2x8Pin 2.54mm pin header and 16 Pin FPC for GPIO extend
Development framework	Support WAFT (WebAssembly Framework For Things) runtime
Dimension	86mm x 86mm
Operating system	Support OpenWRT and Debian
Development resource	Offer docker development image of the original SDK

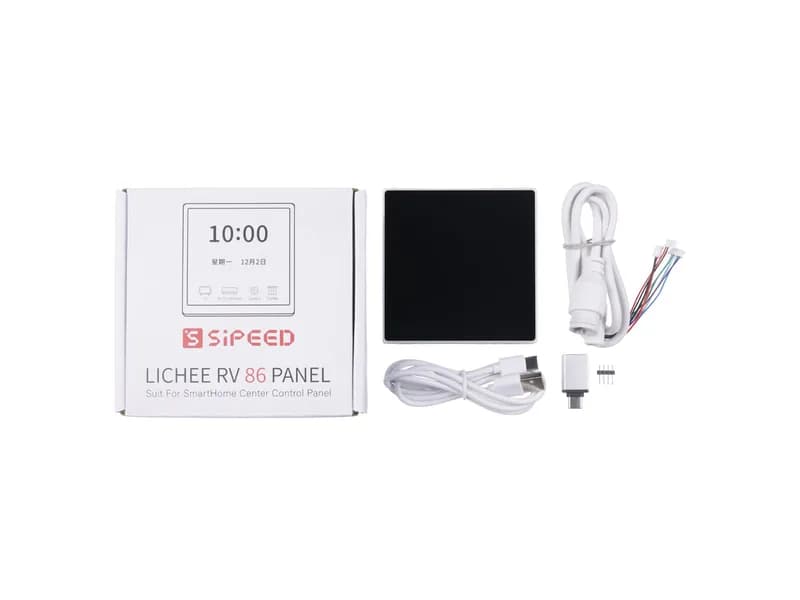

Lichee RV 86 Panel	1
RJ45 Ethernet & Power Cable	1
Type-C Data Cable	1
USB-C To USB-A	1
32GB TF card	1

Инженерный разбор

Размеры устройства составляют 86 мм x 86 мм, что позволяет использовать его в компактных решениях без необходимости в дополнительных пространственных ресурсах. Такой формат подходит для интеграции в различные системы управления и умного дома.

Устройство выполнено на базе чипа Allwinner D1 с 512 МБ оперативной памяти DDR3, что позволяет запускать легковесные операционные системы, такие как OpenWRT и Debian. Это ограничение памяти может повлиять на масштабируемость приложений, которые могут быть развернуты на данной платформе.

Питание устройства осуществляется от внешнего источника с поддержкой 5 В и 12 В, что обеспечивает гибкость в выборе источника питания для различных проектов. Наличие USB-C OTG интерфейса на основной плате позволяет легко подключать дополнительные устройства и расширять функциональность системы.
