Как выбрать блок питания для встраиваемой системы?

БП подбирают по выходному напряжению (3.3/5/12/24 В DC) и току с запасом 20–30% от пикового потребления, включая пусковые токи моторов и подсветки. Для шкафов берут DIN-рейку с входом 220 В AC, для приборов — адаптеры или модули AC-DC. Важны КПД, пульсации на выходе, защиты от КЗ и перегрузки, а для промышленности — широкий температурный диапазон.

В чём разница между DC-DC преобразователем и LDO?

Импульсный DC-DC (buck/boost) имеет высокий КПД (85–95%) и подходит для больших токов и заметной разницы напряжений, но создаёт ВЧ-помехи. LDO-стабилизатор проще, дешевле и даёт чистое малошумящее питание для аналоговых цепей и АЦП, но рассеивает разницу напряжений в тепло. Рядом с чувствительными сенсорами и RF-модулями обычно ставят LDO после DC-DC.

Как подобрать аккумулятор для автономного устройства?

Ёмкость (мА·ч) считают из среднего тока потребления и нужного времени работы с запасом на старение. Li-ion/LiPo дают высокую плотность энергии, LiFePO4 — больший ресурс циклов и безопасность, для буфера применяют суперконденсаторы. Обязателен модуль защиты (BMS) от перезаряда, переразряда и КЗ, а также корректное зарядное устройство под химию ячейки.

Нужна ли гальваническая развязка в цепи питания?

Развязка нужна, когда части системы имеют разные «земли» или работают с высоким напряжением и помехами: изолированные DC-DC и оптопары разрывают гальваническую связь, защищая логику и оператора. Это критично для интерфейсов RS485/CAN в промышленной сети и для измерительных входов. Для питания одной платы от одного источника развязка обычно не требуется.

Как организовать резервное питание и горячее переключение?

Для бесперебойности ставят схему с источником и аккумулятором: при пропадании основного питания контроллер заряда переключает нагрузку на батарею через диодный ИЛИ или ideal-diode контроллер без провалов. Суперконденсатор обеспечивает энергию для корректного завершения записи (power-loss protection). Подбирайте ток удержания и время автономии под задачу.

Поставляете компоненты питания юрлицам, есть КП?

Да, отгружаем блоки питания, DC-DC и LDO-модули, аккумуляторы и BMS юрлицам по безналу, готовим коммерческое предложение и счёт с НДС. Наличие резервируем, по позициям под заказ называем срок поставки. Доставка по России с отгрузочными документами.

Mornsun

LI120-20B24R2S

Name: LI120-20B24R2S
Brand: Mornsun
SKU: LI120-20B24R2S
Price: 3379 RUB
Availability: InStock

3 379 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Mornsun
Модель: LI120-20B24R2S
Артикул: LI120-20B24R2S
Категория: Блоки питания и адаптеры
PartNo: LI120-20B24R2S

Описание

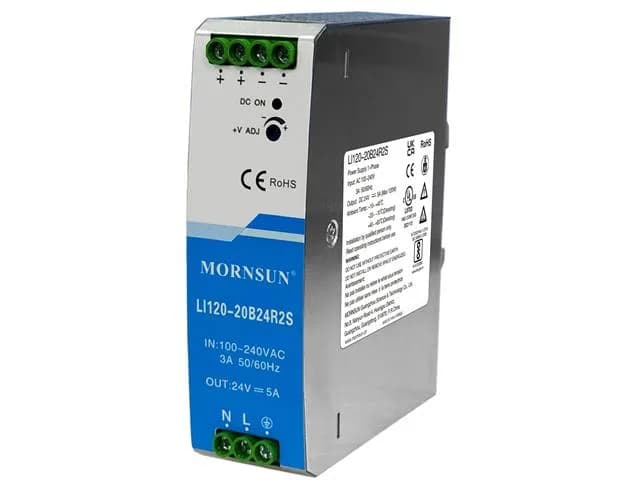

Металлический корпус с тонким профилем на DIN-рейке. Входной источник питания с переключаемым режимом: 90 ~ 264 В переменного тока/127–370 В постоянного тока. Выход 24 В постоянного тока при 5 А. Режим изолирующего переключателя 4 кВ переменного тока Обзор DIN-рейки блока питания LI120-20B24R2S — это серия преобразователей переменного тока в постоянный ток компании Mornsun, представляющая собой экономичное и энергоэффективное решение для экологически чистого источника питания для стандартного монтажа на DIN-рейке. Продукция обеспечивает высокий уровень стабильности и помехоустойчивости при промышленном использовании.

Характеристики

PartNo	LI120-20B24R2S
Power	120
InputVoltageAC	90 - 264
InputVoltageDC	127 - 370
OutputVoltage	24
OutputCurrent	5A
IsolationVoltage	4000VAC
MaxOutputCurrent	5
InputVoltage	90 - 264/120 - 370
Current	(A) 5
Voltage	4000VAC

Сравнение с аналогами

Характеристика	LI120-20B24R2S	LM200-10B12
PartNo	LI120-20B24R2S	—
Power	120	—
InputVoltageAC	90 - 264

Инженерный разбор

InputVoltageDC	127 - 370	—

OutputVoltage	24	—

OutputCurrent	5A	—

IsolationVoltage	4000VAC	—

MaxOutputCurrent	5	—

InputVoltage	90 - 264/120 - 370	—

Current	(A) 5	—

Voltage	4000VAC	—

120 при выходном напряжении 24 и токе 5A означает, что нагрузку нужно подбирать без запаса «на бумаге»: если исполнительные устройства требуют большего тока, этот вариант будет ограничен указанным MaxOutputCurrent 5. Для сравнения с аналогами в первую очередь смотрят не только на 24, но и на допустимый ток — модели с меньшим выходным током быстрее упрутся в ограничение по нагрузке.

90 - 264 по AC-входу задаёт широкий допуск к питающей сети, поэтому при выборе важно сверить именно нижнюю и верхнюю границы входного напряжения, а не только номинал выхода 24. Для DC-входа в характеристиках указано 127 - 370, а также строка InputVoltage 90 - 264/120 - 370; это различие лучше учитывать по документации конкретной поставки, чтобы не закладывать неподтверждённый нижний предел.

4000VAC по изоляции показывает заявленный уровень электрического разделения между цепями; при сравнении с аналогами это отдельный параметр, не заменяющий проверку входного диапазона 90 - 264 и выходного ограничения 5A. PartNo LI120-20B24R2S стоит использовать для точного сопоставления, потому что близкие по 120 и 24 позиции могут отличаться по входным пределам и изоляции.
