Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

SparkFun

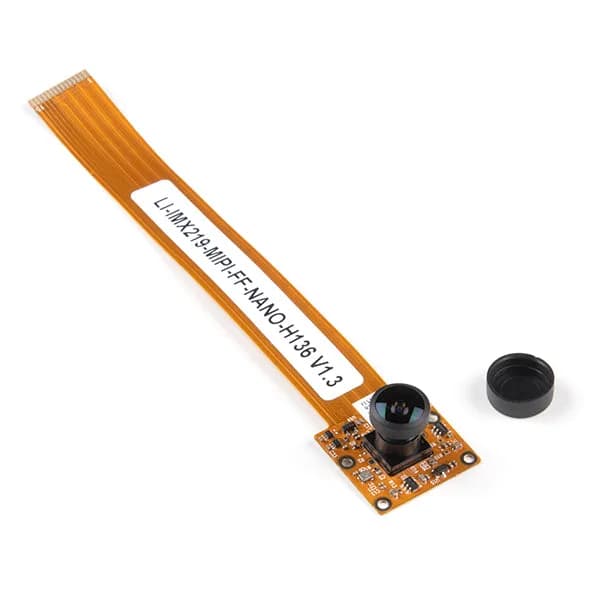

Камера для съемки леопарда - угол обзора 136 градусов

Name: Камера для съемки леопарда - угол обзора 136 градусов
Brand: SparkFun
SKU: DEV-16260
Price: 5316 RUB
Availability: OutOfStock

5 316 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: SparkFun
Модель: Leopard Imaging Camera - 136 Degree FOV

Описание

Камера Leopard Imaging — это широкоугольный модуль камеры с углом обзора 136°, который отлично подходит для приложений машинного зрения и разработан специально для совместимости с комплектом разработчика NVIDIA Jetson Nano. Эта камера оснащена датчиком цвета Sony IMX219 с разрешением 8,08 МП, объективом с фиксированным фокусом (M8) и использует 2-полосный интерфейс вывода данных CSI-2 MIPI. Это та же самая камера, которую мы включаем в

Характеристики

Field of view (FOV)	136°
Module size	150mm (L) x 25mm (W)
Sensor type	Sony IMX219 8.08MP color sensor
Active pixels	3280 (H) x 2464 (V)
Image size	Diagonal 4.60mm (Type 1/4.0)
F/No	2.0 (H136)
Focal length	1.58mm (H136)
Focusing range	30cm - Infinity
Lens type	Fixed Focus (M8 lens)
Pixel size	1.12um x 1.12um
Data output interface	CSI-2 MIPI 2-lane

Сравнение с аналогами

Характеристика	Камера для съемки леопарда - угол обзора 136 градусов	Grove — Тепловизионная камера — MLX90641 BCA, ИК-матрица 16x12, угол обзора 110°	Камера Raspberry Pi с глобальным затвором — крепление C/CS, 1,6-мегапиксельный сенсор IMX296, размер пикселей 3,45 × 3,45 мкм, регулируемая длина заднего фокуса	Высококачественная камера Raspberry Pi – 12,3 Мегапикселя (Sony IMX477)

Field of view (FOV)	136°	—	—	—
Module size	150mm (L) x 25mm (W)	—	—	—
Sensor type	Sony IMX219 8.08MP color sensor	—	—	—
Active pixels	3280 (H) x 2464 (V)	—	—	—
Image size	Diagonal 4.60mm (Type 1/4.0)	—	—	—
F/No	2.0 (H136)	—	—	—
Focal length	1.58mm (H136)	—	—	—
Focusing range	30cm - Infinity	—	—	—
Lens type	Fixed Focus (M8 lens)	—	—	—
Pixel size	1.12um x 1.12um	—	—	—
Data output interface	CSI-2 MIPI 2-lane	—	—	—

Field of view (FOV)

136°

—

Module size

150mm (L) x 25mm (W)

—

Sensor type

Sony IMX219 8.08MP color sensor

—

Active pixels

3280 (H) x 2464 (V)

—

Image size

Diagonal 4.60mm (Type 1/4.0)

—

F/No

2.0 (H136)

—

Focal length

1.58mm (H136)

—

Focusing range

30cm - Infinity

—

Lens type

Fixed Focus (M8 lens)

—

Pixel size

1.12um x 1.12um

—

Data output interface

CSI-2 MIPI 2-lane

—

Инженерный разбор

136° по полю зрения означает выраженный широкоугольный охват: в кадр попадает значительно больше пространства по горизонтали, чем у объективов с меньшим FOV. При фокусном расстоянии 1.58mm (H136) и светосиле F/No 2.0 (H136) система ориентирована на работу с большим углом обзора при умеренной светочувствительности объектива. Диагональ изображения 4.60mm (Type 1/4.0) в сочетании с сенсором Sony IMX219 8.08MP color sensor формирует компактную оптическую схему, где геометрия кадра определяется активной областью 3280 (H) x 2464 (V).

3280 (H) x 2464 (V) активных пикселей при размере пикселя 1.12um x 1.12um указывают на плотную структуру матрицы: каждый элемент чувствителен к свету на небольшой площади, что напрямую связано с требованиями к освещённости и оптике. Диапазон фокусировки 30cm - Infinity при объективе Fixed Focus (M8 lens) означает отсутствие механической перестройки фокуса — резкость рассчитана на работу от 30cm до бесконечности без регулировок. При габаритах модуля 150mm (L) x 25mm (W) устройство имеет вытянутую компоновку, что важно учитывать при интеграции в ограниченное монтажное пространство.

Интерфейс вывода данных CSI-2 MIPI 2-lane определяет способ передачи видеопотока и требования к совместимой принимающей стороне. Использование 2-lane влияет на пропускную способность линии и накладывает ограничения на архитектуру подключения. Совокупность параметров — 136°, 1.58mm (H136) и 4.60mm (Type 1/4.0) — формирует широкоугольную систему на базе сенсора Sony IMX219 8.08MP color sensor без переменной фокусировки и с фиксированной оптической конфигурацией.
