Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Seeed Studio

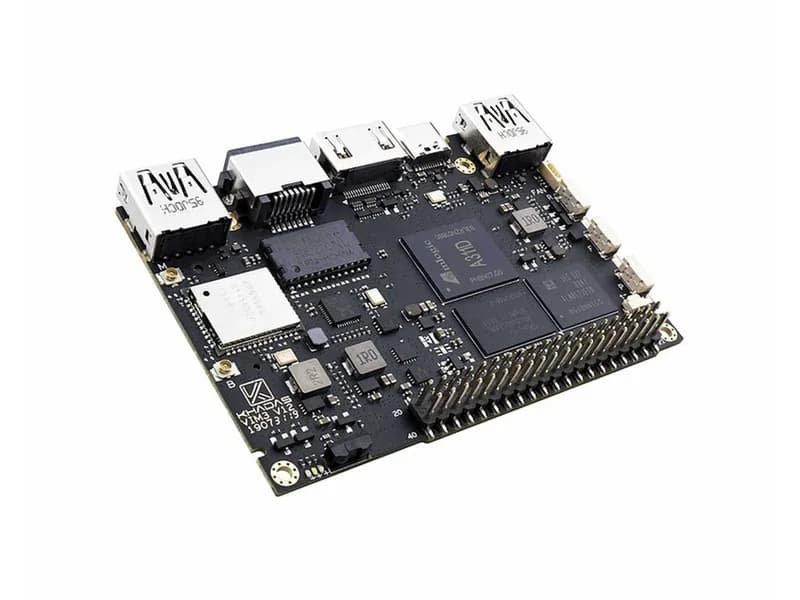

Khadas VIM3 Pro SBC — A311D SoC с 5 TOPS NPU, 4 ГБ ОЗУ, 32 ГБ eMMC, двойным дисплеем, двойной камерой, SSD через m.2, Wi-Fi/Bluetooth 5.0

Name: Khadas VIM3 Pro SBC — A311D SoC с 5 TOPS NPU, 4 ГБ ОЗУ, 32 ГБ eMMC, двойным дисплеем, двойной камерой, SSD через m.2, Wi-Fi/Bluetooth 5.0
Brand: Seeed Studio
SKU: 102110482
Price: 14888 RUB
Availability: InStock

14 888 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: Khadas VIM3 Pro SBC - A311D SoC with 5 TOPS NPU, 4GB RAM, 32GB eMMC, Dual Display, Dual Camera, SSD via m.2, Wi-Fi/ Bluetooth 5.0
Артикул: 102110482
Категория: Промышленные камеры машинного зрения
SoC: Amlogic A311D 2.2GHz Quad core ARM Cortex-A73 and 1.8GHz dual core Cortex-A53 CPU, ARM G52 MP4 GPU up to 800MHz

Описание

VIM3 SBC — это компактный SBC, оснащенный мощной SoC Amlogic A311D: x4 высокопроизводительных ядра Cortex A73 (2,2 ГГц) и x2 эффективных ядра Cortex A53 (1,8 ГГц) объединены в шестиядерную конфигурацию и изготовлены по 12-нм техпроцессу для максимизации производительности, теплового и электрического КПД.

Характеристики

SoC	Amlogic A311D 2.2GHz Quad core ARM Cortex-A73 and 1.8GHz dual core Cortex-A53 CPU, ARM G52 MP4 GPU up to 800MHz
NPU	5 TOPS Performance NPU INT8 inference up to 1536 MAC.Supports all major deep learning frameworks including TensorFlow, Caffe and Darknet
MCU	STM8S003，Programmable EEPROM
SPI Flash	16MB
LPDDR4/4X	4GB
EMMC 5.1	32GB
Wi-Fi	AP6398S Module 802.11a/b/g/n/ac, 2X2 MIMO RSDB
Bluetooth	5.0
LAN	10/100 / 1000M
WOL	Wake on Lan
TF Card	Molex Slot, Spec Version 2.x/3.x/4.x(SDSC/SDHC/SDXC)
USB Host	x2 (900mA & 500mA Load)
USB Type-C	USB2.0 OTG & USB PD
VIN Connector	System Power Input
Power Supply	5-20V
HDMI	Type-A Female HDMI2.1 transmitter with 3D, Dynamic HDR, CEC and HDCP 2.2 support
MIPI-DSI	4 lanes Interface, resolution up to 1920*1080 30 Pin 0.5mm Pitch FPC Connector
Touch Panel	10 Pin 0.5mm Pitch FPC Connector
Video Decoder	UHD 4K H.265 75fps 10-bitMulti-video decoder up to 4Kx2K@60fps+1x1080P@60fps Dolby Vision and HDR10, HDR10+, HLG and PRIME HDR video processing
Video Encoder	Low latency 1080p H.265/H.264 60fps
DRM Video Streaming	Built-in Cortex-M4 core for always on processing TrustZone based security for DRM Video Streaming

Camera	Interface: 4 lanes MIPI-CSI Supports Dual Cameras Up to 8 MP ISP 30 Pin 0.5mm Pitch FPC Connector

Accelerometer	KXTJ3-1057 Tri-axis Digital Accelerometer

M.2 Socket	PCIe 2.0 (one lane) M.2 2280 NVMe SSD Supported USB 2.0, I2S, I2C, ADC, 100M Ethernet PHY interface, GPIO

IR Receiver	2 Channels

RTC & Battery Header	0.8mm Pitch Header

Cooling Fan Header	4-Pins 0.8mm Pitch Header, with PWM Speed Control

LEDs	Blue LED x1, White LED x1, Red LED x1

40-Pin Header(2.54mm)	CPU: USB, I2C, I2S, SPDIF, UART, PWM, ADC MCU: SWIM, NRST, PA1

Buttons	x3 (Power / Func / Reset)

XPWR Pads	For External Power Button

Mounting Holes	M2 x 4

Dimensions	82.0 x 58.0 x 11.5 mm

Weight	28.5g

Linux	Mainline U-Boot

Linux Distros	Ubuntu 18.04+ / Armbian

O/S for HTPC	LibreELEC

Android	Android Pie (9.0)

Khadas Only	Khadas TST [5], Khadas KBI [6], Fenix Script [7]

Certifications	CE, RoHS, FCC

Характеристика	Khadas VIM3 Pro SBC — A311D SoC с 5 TOPS NPU, 4 ГБ ОЗУ, 32 ГБ eMMC, двойным дисплеем, двойной камерой, SSD через m.2, Wi-Fi/Bluetooth 5.0	OpenMV Cam RT1060: революция в машинном зрении с помощью Python!
SoC	Amlogic A311D 2.2GHz Quad core ARM Cortex-A73 and 1.8GHz dual core Cortex-A53 CPU, ARM G52 MP4 GPU up to 800MHz	—
NPU	5 TOPS Performance NPU INT8 inference up to 1536 MAC.Supports all major deep learning frameworks including TensorFlow, Caffe and Darknet	—
MCU	STM8S003，Programmable EEPROM	—
SPI Flash	16MB	—
LPDDR4/4X	4GB	—
EMMC 5.1	32GB	—
Wi-Fi	AP6398S Module 802.11a/b/g/n/ac, 2X2 MIMO RSDB	—
Bluetooth	5.0	—
LAN	10/100 / 1000M	—
WOL	Wake on Lan	—
TF Card	Molex Slot, Spec Version 2.x/3.x/4.x(SDSC/SDHC/SDXC)	—
USB Host	x2 (900mA & 500mA Load)	—
