Seeed Studio

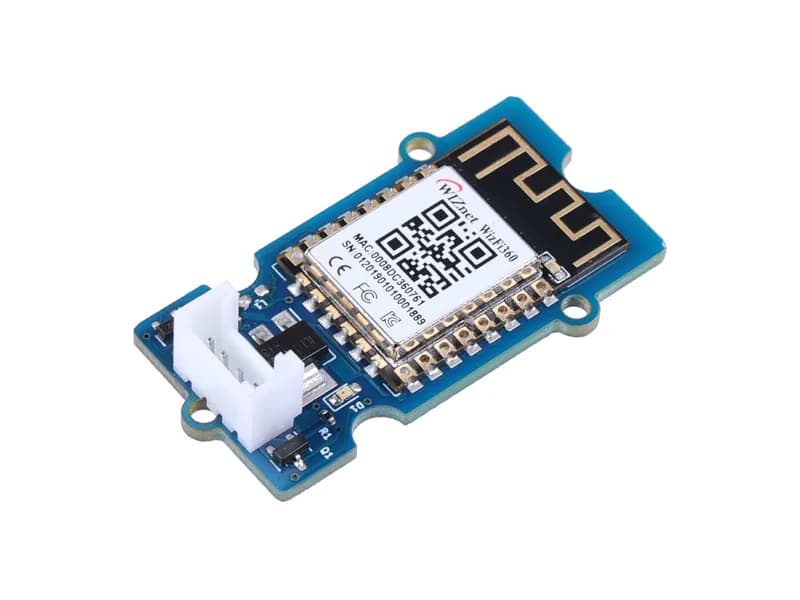

Гроув UART WizFi360

Name: Гроув UART WizFi360
Brand: Seeed Studio
SKU: 101991033
Price: 1372 RUB
Availability: InStock

1 372 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: Grove UART WizFi360
Артикул: 101991033
Категория: Платы расширения (HAT/Shield/Breakout)
supporting agreement:: 802.11 b/g/n

Описание

Grove UART WizFi360 основан на Wiznet-модуле Wizfi360 Wi-Fi, который представляет собой экономичный модуль Wi-Fi, поддерживающий как TCP/IP, так и микроконтроллер, а также несколько режимов.

Характеристики

supporting agreement:	802.11 b/g/n
frequency:	2.4 GHz to 2.5 GHz
Data rate:	11 Mb/s, 54 Mb/s
Interface Type:	Serial
Output:	19 dBm
Supply voltage - min:	3 V
Supply voltage - max:	3.6 V
Transmit Supply Current:	210 mA, 230 mA
Receive supply current:	110 mA
Lowest operating temperature:	- 40 C
Highest operating temperature:	+ 85 C
Antenna Connector Type:	PCB
Working power supply voltage:	3 V to 3.6 V
product type:	WiFi Modules
Protocol - WiFi - 802.11:	WiFi
Grove UART WizFi360	x1
HSCODE	8517709000
USHSCODE	8517790000

Сравнение с аналогами

Характеристика	Гроув UART WizFi360	Обновите свои проекты Arduino с помощью Proto Screw Shield!

supporting agreement:	802.11 b/g/n	—
frequency:	2.4 GHz to 2.5 GHz	—
Data rate:	11 Mb/s, 54 Mb/s	—
Interface Type:	Serial	—
Output:	19 dBm	—
Supply voltage - min:	3 V	—
Supply voltage - max:	3.6 V	—
Transmit Supply Current:	210 mA, 230 mA	—
Receive supply current:	110 mA	—
Lowest operating temperature:	- 40 C	—
Highest operating temperature:	+ 85 C	—
Antenna Connector Type:	PCB	—
