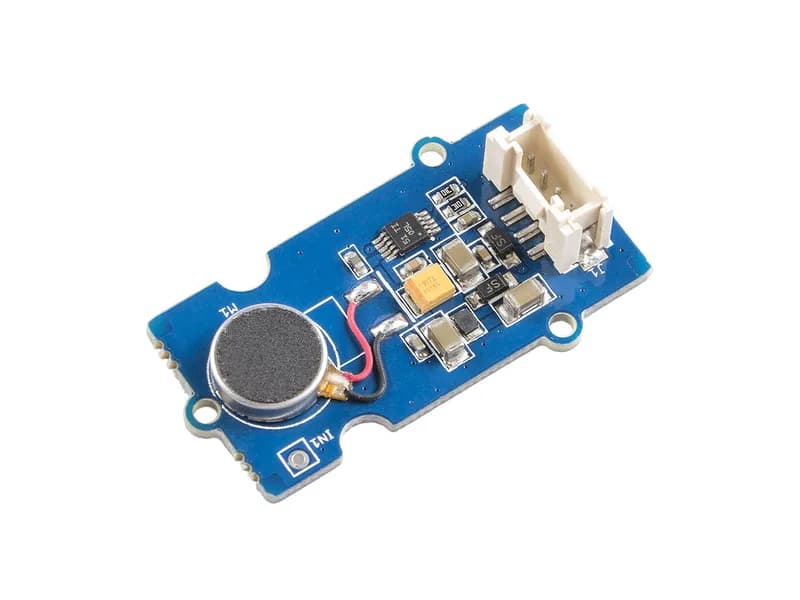

Grove — тактильный мотор
Seeed Studio

Grove — тактильный мотор

782 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ
  • На складе0 шт.
Производитель
Seeed Studio
Модель
Grove - Haptic Motor
Артикул
105020011
Категория
Моторы, сервоприводы, редукторы
Operating voltage
3.3~5.0 V

Описание

Больше эффектов вибрации. Облегчает процесс создания прототипов. Простая в использовании библиотека со 123 видами режимов вибрации. Мощный драйвер для внедрения более продвинутых функций.

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Operating voltage3.3~5.0 V
Ripples (at maximum power)50~100 mV
Max power750 mW
I2C speed100 kHz
Vibration effects123 types
DriverDRV2605L
PortI2C
Default I2C Address0x5A
Dimensions130mm x90mm x10.5mm
WeightG.W 12g
BatteryExclude
Grove - Haptic Motor1
HSCODE8503001000
USHSCODE8503003500
UPC841454118060
EUHSCODE8471707000
COOCHINA

Инженерный разбор

Рабочее напряжение модуля лежит в диапазоне от 3.3 до 5.0 В, а максимальная потребляемая мощность составляет 750 мВт — при питании от 5 В это соответствует току 150 мА (750 / 5), при 3.3 В — около 227 мА, что требует от источника тока не менее указанных значений для достижения полной вибрационной отдачи. Пульсации напряжения на шине питания при максимальной нагрузке заявлены как 50–100 мВ — эта цифра означает, что стабилизатор источника должен обеспечивать подавление пульсаций не хуже 50 мВ, иначе возможны ложные срабатывания или нестабильность драйвера DRV2605L; при этом скорость шины I2C равна 100 кГц, что ограничивает частоту обновления команд: при передаче каждого эффекта (всего 123 типа) минимальное время на запись одного байта составляет около 10 мкс, но с учётом старт-стопных бит реальная пропускная способность не превышает 10–20 кБ/с, поэтому смена эффектов в реальном времени с частотой выше 1 кГц невозможна.

Габаритные размеры печатной платы составляют 130 мм по длине и 90 мм по ширине, что даёт площадь 11 700 мм², а высота равна 10.5 мм — этот вертикальный профиль обязывает проектировщика предусмотреть зазор не менее 10.5 мм над платой при установке в корпус, при этом масса брутто всего 12 г означает, что сам модуль весит меньше и не создаёт значительной статической нагрузки на крепления. В комплекте поставляется 1 единица изделия, а отсутствие встроенной батареи (Battery: Exclude) исключает автономную работу — при пропадании внешнего напряжения (3.3–5.0 В) модуль мгновенно теряет функциональность, поэтому для портативных применений необходимо предусмотреть внешний аккумулятор с напряжением в указанном диапазоне и током не менее 150–227 мА в зависимости от выбранного напряжения.

О товаре

Grove — тактильный мотор — в наличии в каталоге Моторы, сервоприводы, редукторы бренда Seeed Studio, модель Grove - Haptic Motor.

Развернуть текст

Технические параметры: Производитель: Seeed Studio. Цена — 782 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
