Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

DFRobot

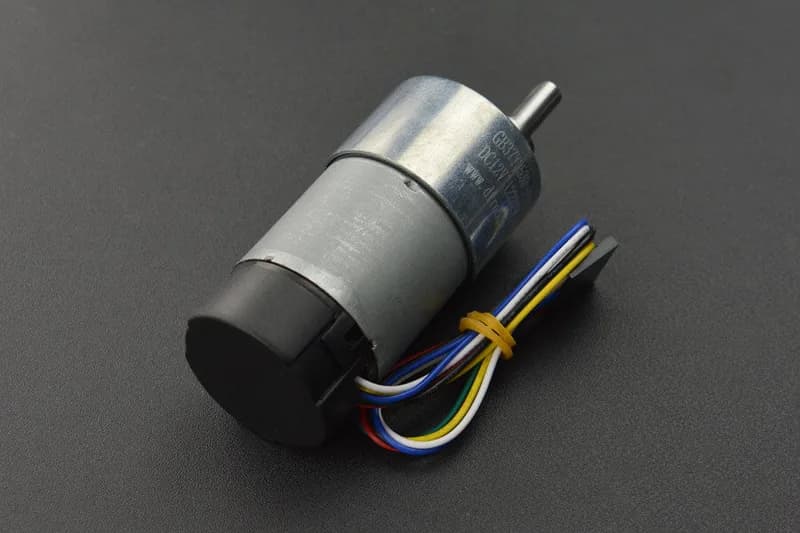

Металлический мотор-редуктор постоянного тока с энкодером - 12 В, 122 об/мин, 38 кг.см

Name: Металлический мотор-редуктор постоянного тока с энкодером - 12 В, 122 об/мин, 38 кг.см
Brand: DFRobot
SKU: FIT0403/B
Price: 4516 RUB
Availability: InStock

4 516 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: DFRobot
Модель: Metal DC Geared Motor w/Encoder - 12V 122RPM 38Kg.cm
Артикул: FIT0403/B
Категория: Моторы, сервоприводы, редукторы
Spedizione: 4-6 Giorni, 1 Giorno, 2-4 Settimane

Описание

Это мотор-редуктор с энкодером, модель № GB37Y3530-12V-90EN. Это мощный двигатель 12 В с металлическим редуктором 90:1 и встроенным квадратурным энкодером, обеспечивающим разрешение 16 отсчетов за оборот вала двигателя, что соответствует 1440 отсчетов за оборот выходного вала редуктора. Эти агрегаты имеют D-образный выходной вал длиной 0,61 дюйма и диаметром 6 мм. Этот двигатель предназначен для

Характеристики

Spedizione	4-6 Giorni, 1 Giorno, 2-4 Settimane
Тип	Motor / Actuator
Напряжение питания	12 В
Производитель	DFRobot

О товаре

cm).

Развернуть текст

Моторы, сервоприводы, редукторы: Spedizione: 4-6 Giorni, 1 Giorno, 2-4 Settimane; Тип: Motor / Actuator; Напряжение питания: 12 В; Производитель: DFRobot. Товар в наличии, цена 4 516 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
