Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Basler

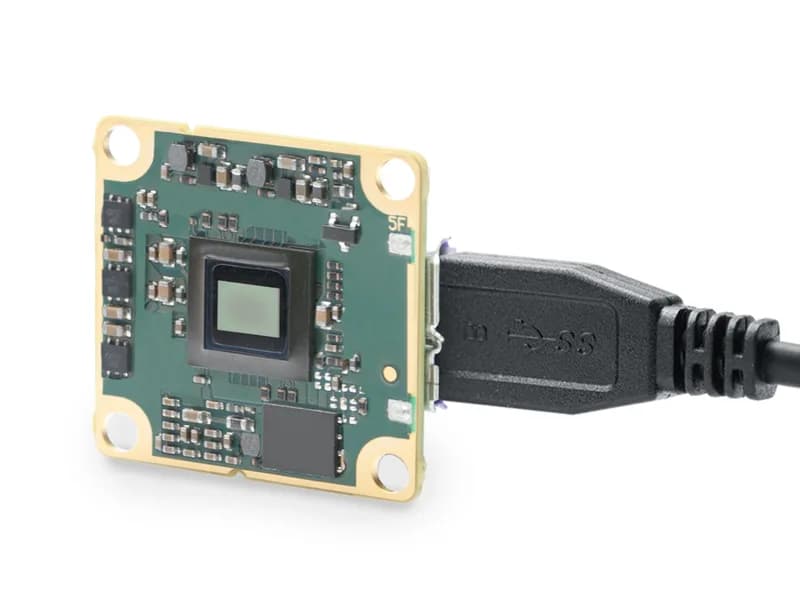

Basler daA3840-45um (без крепления)

Name: Basler daA3840-45um (без крепления)
Brand: Basler
SKU: 108270
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler daA3840-45um (No-Mount)
Артикул: 108270
Категория: Промышленные камеры машинного зрения
Order Number: 108270

Описание

Камера Basler daA3840-45um (без крепления) с USB 3.0 и CMOS-матрицей Sony IMX334 обеспечивает скорость 45 кадров в секунду при разрешении 8,3 МП. Данная модель не имеет крепления.

Характеристики

Order Number	108270
Product Family	dart R
Camera Series	Basler dart
Camera Category	Area Scan Camera
Sensor Vendor	Sony
Sensor	IMX334
Shutter	Rolling
Sensor Format	1/1.8"
Sensor Diagonal	8.81 mm
Sensor Type	CMOS
Sensor Size	7.68 mm × 4.32 mm
Resolution (H x V)	3840 px × 2160 px
Pixel Size (H x V)	2 μm × 2 μm
Frame rate	45 fps
Mono/Color	Mono
Spectrum	Visible EMVA Data
Saturation Capacity	6.9 ke¯ (typical)
Dynamic Range	68.5 dB (typical)
Signal-to-Noise Ratio	38.36 dB (typical) Camera Data
Interface	USB 3.0
Image Data Interface	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)
Pixel Bit Depth	8 bits 12 bits
Synchronization	free-run hardware trigger software trigger Image Processing In-camera
Exposure Control	hardware trigger programmable via the camera API Digital Input 0
Digital Output	0
General Purpose I/O	4

Инженерный разбор

Power Supply	Via USB 3.0 interface

Power Requirements	1.8 W Housing

Housing Type	Board Level

Housing Size	7.9 mm x 27 mm x 27 mm

Weight	5 g

Operating Temperature	0 °C - 75 °C

Характеристика	Basler daA3840-45um (без крепления)	Basler acA2440-20гм	Basler a2A5328-22g5cBAS	Basler acA2440-35um
Order Number	108270	107212	108632	107208
Product Family	dart R	ace U Product Line ace U	ace 2 R Product Line ace 2 R Basic	ace U Product Line ace U
Camera Series	Basler dart	Basler ace	Basler ace 2	Basler ace
Camera Category	Area Scan Camera	Area Scan Camera	Area Scan Camera	Area Scan Camera
Sensor Vendor	Sony	Sony	Sony	Sony
Sensor	IMX334	IMX264	IMX540	IMX264
Shutter	Rolling	Global	Global	Global
Sensor Format	1/1.8"	2/3"	1.2"	2/3"
Sensor Diagonal	8.81 mm	11.02 mm	19.26 mm	11.02 mm
Sensor Type	CMOS	CMOS	CMOS	CMOS
Sensor Size	7.68 mm × 4.32 mm	8.45 mm × 7.07 mm	14.57 mm × 12.6 mm	8.45 mm × 7.07 mm
Resolution (H x V)	3840 px × 2160 px	2448 px × 2048 px	5328 px × 4608 px	2448 px × 2048 px

3840 px × 2160 px при 45 fps задают высокий поток данных, поэтому интерфейс USB 3.0 с nominal max. 5 Gbit/s здесь является критичным параметром, а не формальностью. Монохромный CMOS-сенсор Sony IMX334 с форматом 1/1.8", диагональю 8.81 mm и размером 7.68 mm × 4.32 mm рассчитан на работу в видимом диапазоне по данным EMVA; пиксель 2 μm × 2 μm означает мелкую дискретизацию изображения, но требует аккуратного подбора оптики и освещения.

Разрядность 8 bits и 12 bits позволяет выбирать между меньшим объемом данных и более детальной передачей уровней яркости. Saturation Capacity 6.9 ke¯, Dynamic Range 68.5 dB и Signal-to-Noise Ratio 38.36 dB приведены как typical, поэтому их корректно использовать для сопоставления с камерами, где эти параметры также указаны по сопоставимой методике. Rolling shutter нужно учитывать для сцен с движением: геометрия быстро меняющихся объектов может зависеть от условий съемки и синхронизации.

Питание подается через USB 3.0, потребляемая мощность указана как 1.8 W; это упрощает разводку питания, но привязывает питание и передачу данных к одному интерфейсу. Исполнение Board Level с размером корпуса 7.9 mm x 27 mm x 27 mm и массой 5 g подходит для встраивания там, где важны малые габариты, при этом No-Mount означает отсутствие указанного крепления объектива. Для внешней синхронизации доступны free-run, hardware trigger и software trigger, управление экспозицией — через hardware trigger, camera API и Digital Input 0; General Purpose I/O — 4, Digital Output — 0. Рабочая температура 0 °C - 75 °C задает границы эксплуатации без предположений о запасе за пределами этого диапазона.
