Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Basler

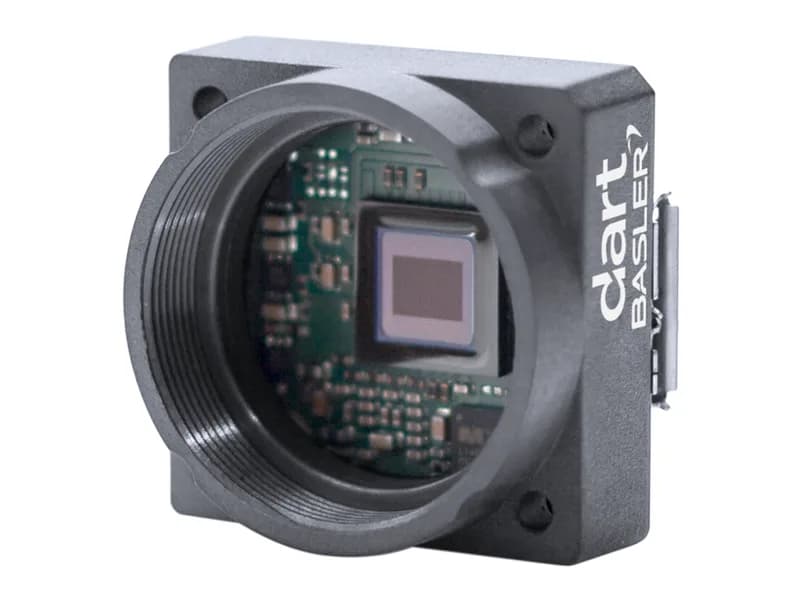

Basler daA1280-54um (крепление CS)

Name: Basler daA1280-54um (крепление CS)
Brand: Basler
SKU: 106681
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler daA1280-54um (CS-Mount)
Артикул: 106681
Категория: Промышленные камеры машинного зрения
Resolution: 1280 px × 960 px

Описание

Камера Basler daA1280-54um (CS-Mount) с USB 3.0 и CMOS-матрицей onsemi AR0134 обеспечивает частоту 54 кадра в секунду при разрешении 1,2 МП. Данная модель оснащена креплением CS.

Характеристики

Resolution	1280 px × 960 px
Pixel Size	3.75 μm × 3.75 μm
Frame Rate	54 fps
Mono/Color	Mono
Sensor Type	CMOS
Sensor Format	1/3"
Sensor Diagonal	6 mm
Sensor Size	4.8 mm × 3.6 mm
Shutter	Global Shutter
Interface	USB 3.0
Image Data Interface	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)
Pixel Bit Depth	8 bits 12 bits
Power	1.2 W
Power Supply	Via USB 3.0 interface
Dimensions	19.2 mm x 29.3 mm x 29 mm
Weight	15 g
Operating Temperature	0 °C - 50 °C
Sensor Vendor	onsemi Sensor AR0134
Spectrum	Visible

Сравнение с аналогами

Характеристика	Basler daA1280-54um (крепление CS)	Basler a2A2448-75ucBAS	Basler daA1920-160uc (без крепления)	Basler acA2500-14gm

Resolution	1280 px × 960 px	2448 px × 2048 px Resolution 5 MP	1920 px × 1200 px	2592 px × 1944 px Resolution 5 MP
Pixel Size	3.75 μm × 3.75 μm	2.74 μm × 2.74 μm	3.45 μm × 3.45 μm	2.2 μm × 2.2 μm
Frame Rate	54 fps	75 fps	160 fps	14 fps
Mono/Color	Mono	Color	Color	Mono
Sensor Type	CMOS	CMOS	CMOS	CMOS
Sensor Format	1/3"	1/1.8"	1/2.3"	1/2.5"
Sensor Diagonal	6 mm	8.75 mm	7.82 mm	7.13 mm
Sensor Size	4.8 mm × 3.6 mm	6.71 mm × 5.61 mm	6.6 mm × 4.1 mm	5.7 mm × 4.28 mm
Shutter	Global Shutter	Global Shutter	Global Shutter	Rolling Shutter
Interface	USB 3.0	—	USB 3.0	GigE Camera Data Connector RJ45 receptacle (GigE)
Image Data Interface	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)	—
Pixel Bit Depth	8 bits 12 bits	8 bits 10 bits 12 bits	8 bits 12 bits	12 bits

Resolution

1280 px × 960 px

2448 px × 2048 px Resolution 5 MP

1920 px × 1200 px

2592 px × 1944 px Resolution 5 MP

Pixel Size

3.75 μm × 3.75 μm

2.74 μm × 2.74 μm

3.45 μm × 3.45 μm

2.2 μm × 2.2 μm

Frame Rate

54 fps

75 fps

160 fps

14 fps

Mono/Color

Mono

Color

Mono

Sensor Type

CMOS

Sensor Format

1/3"

1/1.8"

1/2.3"

1/2.5"

Sensor Diagonal

6 mm

8.75 mm

7.82 mm

7.13 mm

Sensor Size

4.8 mm × 3.6 mm

6.71 mm × 5.61 mm

6.6 mm × 4.1 mm

5.7 mm × 4.28 mm

Shutter

Global Shutter

Rolling Shutter

Interface

USB 3.0

—

USB 3.0

GigE Camera Data Connector RJ45 receptacle (GigE)

Image Data Interface

USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)

—

Pixel Bit Depth

8 bits 12 bits

8 bits 10 bits 12 bits

8 bits 12 bits

12 bits

Инженерный разбор

Сенсор AR0134 (onsemi) с рабочей площадью 4.8 мм × 3.6 мм и диагональю 6 мм реализован в форм-факторе 1/3" и несёт монохромную CMOS-матрицу разрешением 1280 × 960 пикселей. Шаг пикселя 3.75 μm × 3.75 μm накладывает жёсткие требования к разрешающей способности объектива: для съёмки без алиасинга оптика должна соответствовать пространственной частоте, задаваемой этим шагом. Монохромное исполнение (Mono) означает, что каждый пиксель несёт полную яркостную информацию без байеровской интерполяции, что повышает чёткость по сравнению с цветными матрицами того же разрешения.

Global Shutter на частоте 54 fps обеспечивает одновременное экспонирование всей матрицы в каждом кадре, исключая геометрические искажения при съёмке быстродвижущихся объектов, характерные для Rolling Shutter. Режимы 8 и 12 бит на пиксель позволяют балансировать между шириной тонального диапазона и объёмом потока данных. Интерфейс USB 3.0 с номинальной пропускной способностью 5 Gbit/s (SuperSpeed) обслуживает передачу изображений, а питание 1.2 Вт поступает напрямую по той же шине без отдельного источника питания.

Корпус 19.2 мм × 29.3 мм × 29 мм при массе 15 г допускает монтаж в стеснённых конструктивных узлах. Рабочий диапазон 0 °C — 50 °C исключает применение при отрицательных температурах и эксплуатацию выше 50 °C. Чувствительность указана для видимого спектра (Visible).
