Chelegance JNCRadio VNA 4,3-дюймовый векторный анализатор цепей 3 ГГц - короткие волны HF VHF UHF 50 кГц-3 ГГц, скорость развертки 400 точек/с, корпус из алюминиевого сплава и ЖК-экран IPS

Name: Chelegance JNCRadio VNA 4,3-дюймовый векторный анализатор цепей 3 ГГц - короткие волны HF VHF UHF 50 кГц-3 ГГц, скорость развертки 400 точек/с, корпус из алюминиевого сплава и ЖК-экран IPS
Brand: Seeed Studio
SKU: 113991034
Price: 21164 RUB
Availability: InStock

21 164 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: Chelegance JNCRadio VNA 4.3 Inch 3GHz Vector Network Analyzer- 50kHz-3GHz Short Wave HF VHF UHF, sweep speed 400pts/s, Aluminum alloy case, and IPS LCD Screen
Артикул: 113991034
Категория: Дисплеи и экраны
Frequency range: 50KHz~3GHz

Описание

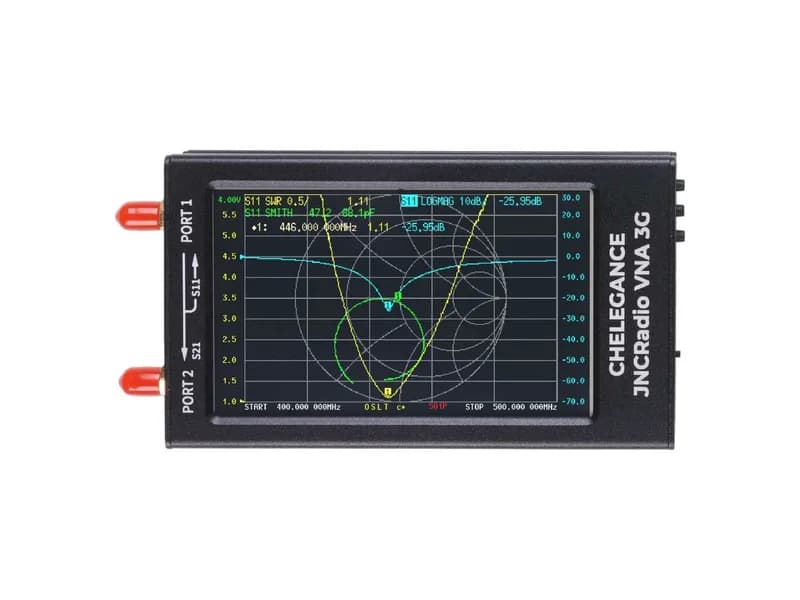

JNCRadio VNA 3G — это портативный векторный анализатор цепей с диапазоном частот от 50 кГц до 3 ГГц, оснащенный 4,3-дюймовым сенсорным экраном в корпусе из алюминиевого сплава. Благодаря динамическому диапазону 70 дБ для S21 и динамическому диапазону 50 дБ для S11 он очень подходит для полевых измерений.

Характеристики

Frequency range	50KHz~3GHz
RF output power	-10dBm
-9dBm	140MHz – 1GHz
-12dBm	1GHz – 2GHz
-14dBm	2GHz – 3GHz
Frequency accuracy	<±0.5ppm
S21 dynamic range	80dB
70dB	1.5GHz – 3GHz
S11 dynamic range	50dB
40dB	1.5GHz – 3GHz
Sweep points	501
Traces	4
Markers	4
Calibration storage	>10
Sweep speed	400 pts/s
Display	4.3-inch IPS LCD
Touch screen	RTP
Battery	3.7V 5000mAh
Charging/Data port	USB Type-C
Charging voltage	4.7V – 5.5V
Power output	USB-A 5V/1A
RF connector	SMA
Dimensions	1307522mm
Shell material	Aluminum alloy
Operation temperature	0℃-45℃
JNCRadio VNA 3G x1	x1
20cm SMA-JJ RG316 cable	x2

Инженерный разбор

Диапазон частот данного анализатора составляет 50 КГц – 3 ГГц, что позволяет использовать его как для коротковолновых, так и для ультравысоких частот. Анализатор способен работать в диапазоне до 3 ГГц, что делает его подходящим для различных приложений в радиосвязи и радиотехнике, но для более высокочастотных анализов необходимо рассмотреть другие модели.

Динамический диапазон S21 составляет 80 дБ, что свидетельствует о способности инструмента эффективно различать сигналы на фоне шума. При частотах от 1.5 ГГц до 3 ГГц динамический диапазон снижается до 70 дБ, что может ограничивать точность измерений в этом диапазоне. Уровень выходной мощности RF варьируется от -10 дБм при низких частотах до -14 дБм на высоких частотах 2-3 ГГц, что важно учитывать при планировании замеров и при необходимости использования усилителей.

Анализатор имеет скорость сканирования 400 точек в секунду и 501 точку на полный анализ, что дает возможность проводить детальные измерения в меньшие сроки. Диагностика и работа с инструментом упрощается за счет 4,3-дюймового IPS LCD дисплея и сенсорного управления RTP. Рабочая температура устройства варьируется от 0 до 45 °C, что позволяет использовать его в различных условиях, однако использование за пределами этого диапазона может привести к сбоям в работе устройства.
