Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Basler

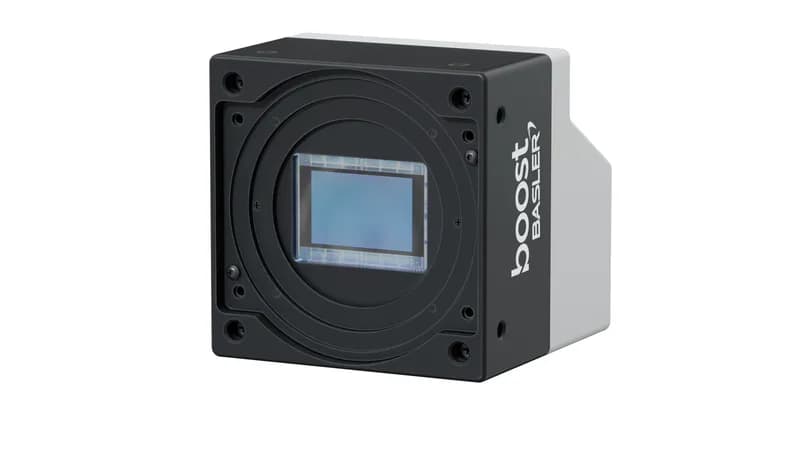

Basler boA9344-70cc

Name: Basler boA9344-70cc
Brand: Basler
SKU: 2200001213
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler boA9344-70cc
Артикул: 2200001213
Категория: Промышленные камеры машинного зрения
Resolution: 9344 px × 7000 px Resolution 65 MP

Описание

Камера Basler CoaXPress 2.0 boA9344-70cc с CMOS-матрицей GMAX3265 обеспечивает скорость 70 кадров в секунду и разрешение 65 МП.

Характеристики

Resolution	9344 px × 7000 px Resolution 65 MP
Pixel Size	3.2 μm × 3.2 μm
Frame Rate	70 fps
Mono/Color	Color
Sensor Type	CMOS
Sensor Format	2.3"
Sensor Diagonal	37.4 mm
Sensor Size	29.9 mm × 22.4 mm
Shutter	Global Shutter
Interface	CoaXPress (CXP-12)
Image Data Interface	CoaXPress (2.5–12.5 Gbps)
Pixel Bit Depth	8 bits 10 bits
Power	14 W
Power Supply	PoCXP or 24 VDC
Dimensions	66.6 mm x 65 mm x 65 mm
Operating Temperature	max 50 °C
Sensor Vendor	Gpixel Sensor GMAX3265
Spectrum	Visible

Сравнение с аналогами

Характеристика	Basler boA9344-70cc	Basler acA1920-40um	Basler acA1920-25um	Basler acA2000-165um
Resolution	9344 px × 7000 px Resolution 65 MP

Инженерный разбор

Pixel Size	3.2 μm × 3.2 μm	5.86 μm × 5.86 μm	2.2 μm × 2.2 μm	5.5 μm × 5.5 μm

Frame Rate	70 fps	41 fps	26 fps	165 fps

Mono/Color	Color	Mono	Mono	Mono

Sensor Type	CMOS	CMOS	CMOS	CMOS

Sensor Format	2.3"	1/1.2"	1/3.7"	2/3"

Sensor Diagonal	37.4 mm	13.39 mm	4.84 mm	12.75 mm

Sensor Size	29.9 mm × 22.4 mm	11.33 mm × 7.13 mm	4.22 mm × 2.38 mm	11.26 mm × 5.98 mm

Shutter	Global Shutter	Global Shutter	Rolling Shutter	Global Shutter

Interface	CoaXPress (CXP-12)	—	—	—

Image Data Interface	CoaXPress (2.5–12.5 Gbps)	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)

Pixel Bit Depth	8 bits 10 bits	10 bits 12 bits	12 bits	10 bits 12 bits

9344 px × 7000 px и 65 MP означают высокий объём детализации: такой формат подходит для задач, где нужно рассматривать мелкие элементы без сильного укрупнения оптики. Pixel Size 3.2 μm × 3.2 μm указывает на мелкий пиксель, поэтому при подборе освещения и объектива чувствительность и качество проекции будут критичнее, чем у решений с более крупной ячейкой. 70 fps при таком разрешении снижает риск пропуска быстрых событий, но требует соответствующей пропускной способности тракта.

Sensor Format 2.3", Sensor Diagonal 37.4 mm и Sensor Size 29.9 mm × 22.4 mm задают крупную светочувствительную область; на практике это влияет на выбор объектива с подходящим полем изображения. Global Shutter полезен там, где объект или сцена движутся: кадр формируется без построчного смещения, характерного для rolling shutter. Color, CMOS, Gpixel Sensor GMAX3265 и Visible прямо указывают на цветную работу в видимом спектре.

CoaXPress (CXP-12) и Image Data Interface CoaXPress (2.5–12.5 Gbps) показывают, что передача рассчитана на высокую нагрузку от 65 MP и 70 fps; при интеграции нужно проверять соответствие принимающей стороны этому интерфейсу. Pixel Bit Depth 8 bits 10 bits даёт выбор глубины данных под требования обработки. Power 14 W, питание PoCXP or 24 VDC, Dimensions 66.6 mm x 65 mm x 65 mm и Operating Temperature max 50 °C важны для компоновки, отвода тепла и выбора способа питания.
