Basler

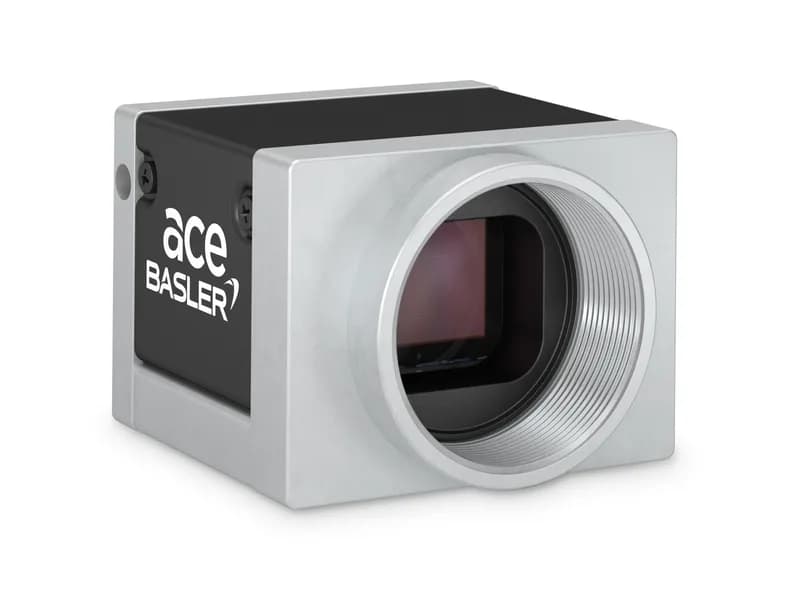

Basler acA4096-40um

Name: Basler acA4096-40um
Brand: Basler
SKU: 107422
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler acA4096-40um
Артикул: 107422
Категория: Промышленные камеры машинного зрения
Manufacturer: Basler

Описание

Камера Basler acA4096-40um USB 3.0 с CMOS-матрицей Sony IMX255 обеспечивает частоту 42 кадра в секунду при разрешении 8,9 МП.

Характеристики

PowerSupply
Manufacturer	Basler
OrderNumber	107422
ProductFamily	ace L
ProductLine	ace L
CameraSeries	Basler ace
CameraCategory	Area Scan Camera
SensorVendor	Sony
Sensor	IMX255
Shutter	Global
SensorFormat	1"
SensorDiagonal	15.97 mm
SensorType	CMOS
SensorSize	14.13 mm × 7.5 mm
ResolutionHxV	4096 px × 2168 px
Resolution	9 MP
PixelSize	3.45 μm × 3.45 μm
FrameRate	42 fps
MonoColor	Mono
DataInterface	USB 3.0
DataConnector	USB 3.0 Type Micro B receptacle
ImageDataInterface	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)
PixelBitDepth	10 bits 12 bits
Synchronization	free-run hardware trigger software trigger
ExposureControl	hardware trigger programmable via the camera API
IOConnector	Hirose HR10A 6-pin plug
DigitalInput	1
DigitalOutput	1
GPIO	2

Инженерный разбор

Power	3.6 W

HousingType	Box

Dimensions	35.8 mm x 40 mm x 30 mm

Weight	130 g

LensMount	C-mount

OperatingTemperature	0 °C - 50 °C

Характеристика	Basler acA4096-40um	Basler daA3840-30mc (S-Mount) — Лоток (40 шт.)	Basler acA4096-11gc	Basler a2A5328-15umPRO
Manufacturer	Basler	Basler	Basler	Basler
OrderNumber	107422	108221	107419	108119
ProductFamily	ace L	dart E	ace L	ace 2 R
ProductLine	ace L	—	ace L	ace 2 R Pro
CameraSeries	Basler ace	Basler dart	Basler ace	Basler ace 2
CameraCategory	Area Scan Camera	Area Scan Camera	Area Scan Camera	Area Scan Camera
SensorVendor	Sony	onsemi	Sony	Sony
Sensor	IMX255	AR0821	IMX267	IMX540
Shutter	Global	Rolling	Global	Global
SensorFormat	1"	1/1.8"	1"	1.2"
SensorDiagonal	15.97 mm	—	15.97 mm	19.26 mm
SensorType	CMOS	CMOS	CMOS	CMOS

Матрица Sony IMX255 формата 1″ с диагональю 15.97 мм и физическим размером сенсора 14.13 мм × 7.5 мм даёт разрешение 4096 × 2168 пикселей (9 МП) при размере пикселя 3.45 мкм × 3.45 мкм. Глобальный затвор экспонирует все пиксели одновременно, что исключает геометрические искажения при съёмке движущихся объектов — принципиальное свойство для задач контроля качества на конвейере. Скорость при полном разрешении составляет 42 fps.

Интерфейс USB 3.0 с номинальной максимальной пропускной способностью 5 Гбит/с (SuperSpeed) и разъёмом Micro B передаёт поток 9-мегапиксельных кадров без дополнительного контроллера захвата. Глубина пикселя переключается между 10 и 12 битами: 12 бит точнее квантуют полутона при высококонтрастных сценах, 10 бит снижают нагрузку на канал при той же частоте кадров. Питание 3.6 Вт поступает напрямую через USB-кабель — отдельная линия питания не нужна.

Корпус Box с габаритами 35.8 мм × 40 мм × 30 мм и массой 130 г рассчитан на монтаж в стеснённых установках. Объектив крепится в байонет C-mount. Два канала GPIO (1 цифровой вход, 1 цифровой выход) выведены на разъём Hirose HR10A 6-pin; поддерживаются режимы синхронизации free-run, аппаратный триггер и программный триггер через API камеры. Рабочий диапазон температур — от 0 °C до 50 °C.
