Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Basler

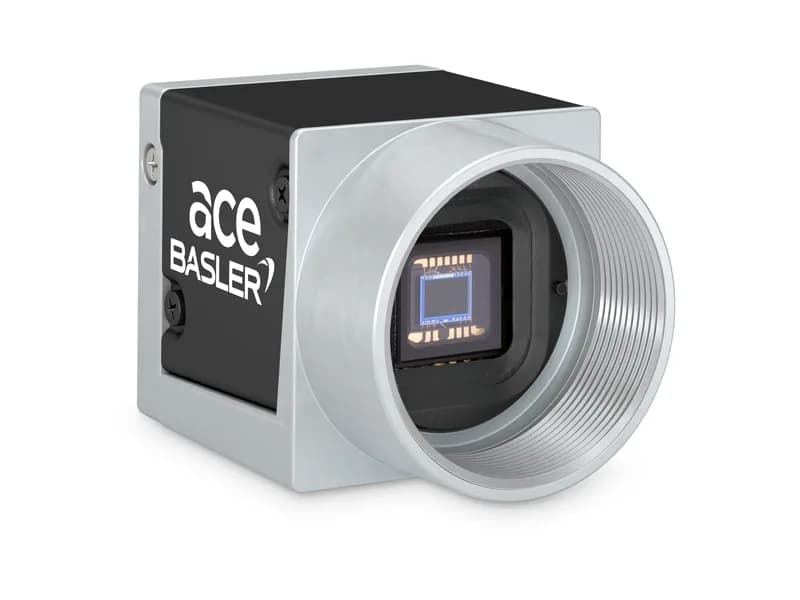

Basler acA2500-14um (крепление CS)

Name: Basler acA2500-14um (крепление CS)
Brand: Basler
SKU: 106458
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler acA2500-14um (CS-Mount)
Артикул: 106458
Категория: Промышленные камеры машинного зрения
Resolution: 2592 px × 1944 px Resolution 5 MP

Описание

Камера Basler acA2500-14um (CS-Mount) USB 3.0 с CMOS-матрицей onsemi MT9P031 обеспечивает скорость 14 кадров в секунду при разрешении 5 МП.

Характеристики

Resolution	2592 px × 1944 px Resolution 5 MP
Pixel Size	2.2 μm × 2.2 μm
Frame Rate	14 fps
Mono/Color	Mono
Sensor Type	CMOS
Sensor Format	1/2.5"
Sensor Diagonal	7.13 mm
Sensor Size	5.7 mm × 4.28 mm
Shutter	Rolling Shutter
Image Data Interface	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)
Pixel Bit Depth	12 bits
Power	2.2 W
Power Supply	Via USB 3.0 interface
Dimensions	29.3 mm x 29 mm x 29 mm
Weight	80 g Lens Mount CS-mount
Operating Temperature	0 °C - 50 °C
Sensor Vendor	onsemi

Сравнение с аналогами

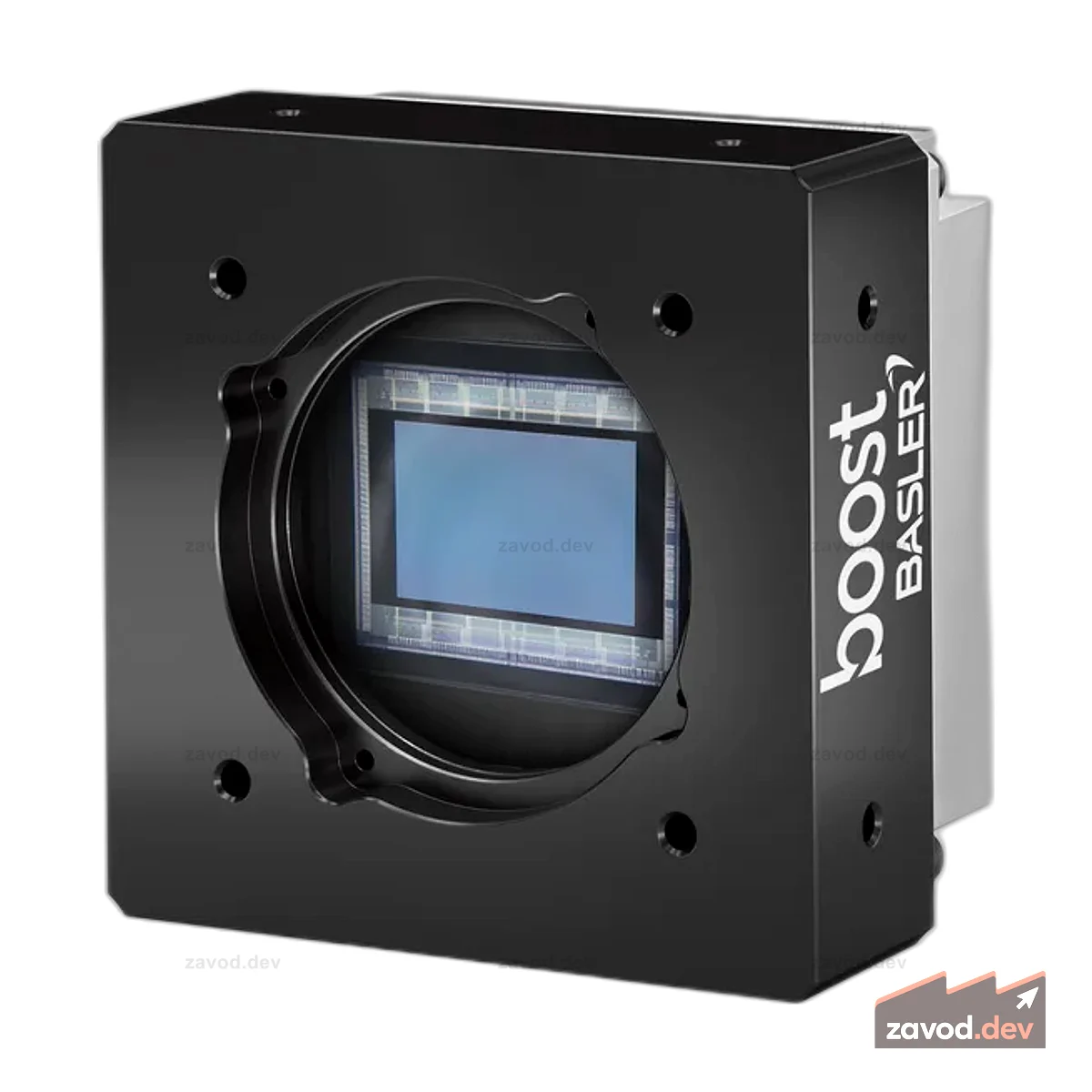

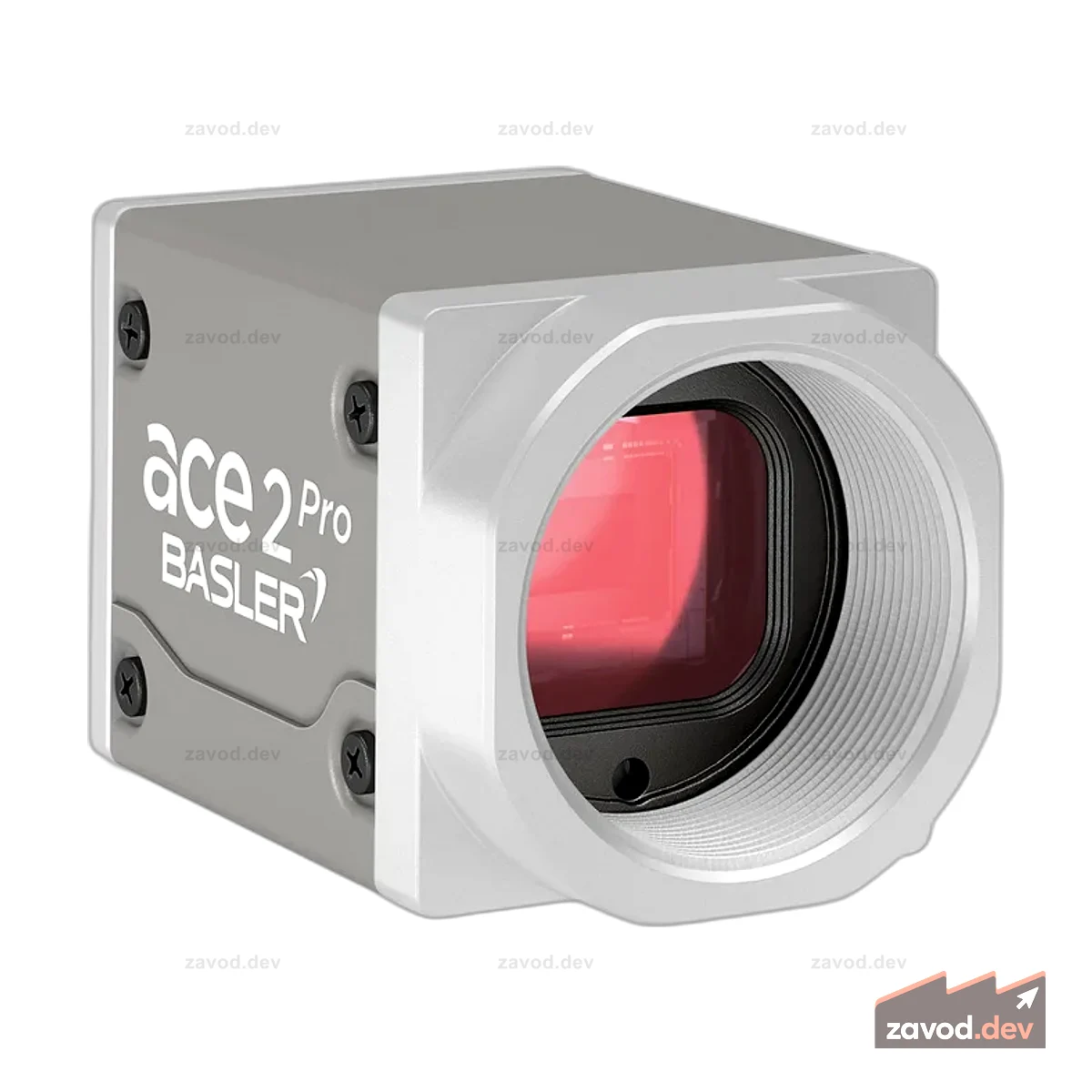

Характеристика	Basler acA2500-14um (крепление CS)	Basler boA8100-16cc	Basler acA1280-60gc	Basler a2A2590-60ucPRO
Resolution	2592 px × 1944 px Resolution 5 MP

Инженерный разбор

Pixel Size	2.2 μm × 2.2 μm	3.2 μm × 3.2 μm	5.3 μm × 5.3 μm	2 μm × 2 μm

Frame Rate	14 fps	19 fps	60 fps	60 fps

Mono/Color	Mono	Color	Color	Color

Sensor Type	CMOS	CMOS	CMOS	CMOS

Sensor Format	1/2.5"	35 mm	1/1.8"	1/2.8"

Sensor Diagonal	7.13 mm	—	8.68 mm	6.5 mm

Sensor Size	5.7 mm × 4.28 mm	26.2 mm × 17.4 mm	6.8 mm × 5.4 mm	5.2 mm × 3.9 mm

Shutter	Rolling Shutter	Global Shutter	Rolling Shutter	Rolling Shutter

Image Data Interface	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)	CoaXPress (2.5–12.5 Gbps)	—	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)

Pixel Bit Depth	12 bits	10 bits 12 bits	12 bits	8 bits 10 bits 12 bits

Power	2.2 W	9.2 W	2 W Power Consumption PoE 2.6 W	3.2 W

2592 px × 1944 px при Resolution 5 MP задают уровень детализации, на котором мелкие элементы распределяются по плотной сетке пикселей, а Pixel Size 2.2 μm × 2.2 μm показывает, что сенсор ориентирован на компактный шаг пикселя без укрупнения светочувствительной площадки каждого элемента. Mono означает отсутствие цветового деления, поэтому вся разрядность 12 bits работает на передачу градаций яркости, а не на цветовые каналы. Sensor Type CMOS и Rolling Shutter указывают на построчное считывание, что нужно учитывать в сценах с движением: геометрия кадра зависит от того, как объект перемещается в момент экспозиции. Sensor Format 1/2.5", Sensor Diagonal 7.13 mm и Sensor Size 5.7 mm × 4.28 mm прямо показывают физический масштаб светочувствительной области, а 14 fps задают умеренный темп обновления изображения без ориентации на высокочастотную серию.

USB 3.0 с nominal max. 5 Gbit/s (SuperSpeed) задаёт запас по каналу передачи данных для потока от сенсора, а Power 2.2 W и Power Supply via USB 3.0 interface означают, что отдельная линия питания в характеристиках не требуется. Dimensions 29.3 mm x 29 mm x 29 mm и Weight 80 g Lens Mount CS-mount описывают компактный корпус с малой массой, где габарит близок к кубическому форм-фактору. Operating Temperature 0 °C - 50 °C ограничивает рабочую среду диапазоном без выхода в отрицательные температуры и без расчёта на нагрев выше 50 °C. Sensor Vendor onsemi зафиксирован явно, что полезно для привязки к конкретной сенсорной платформе без неопределённости по происхождению матрицы.
