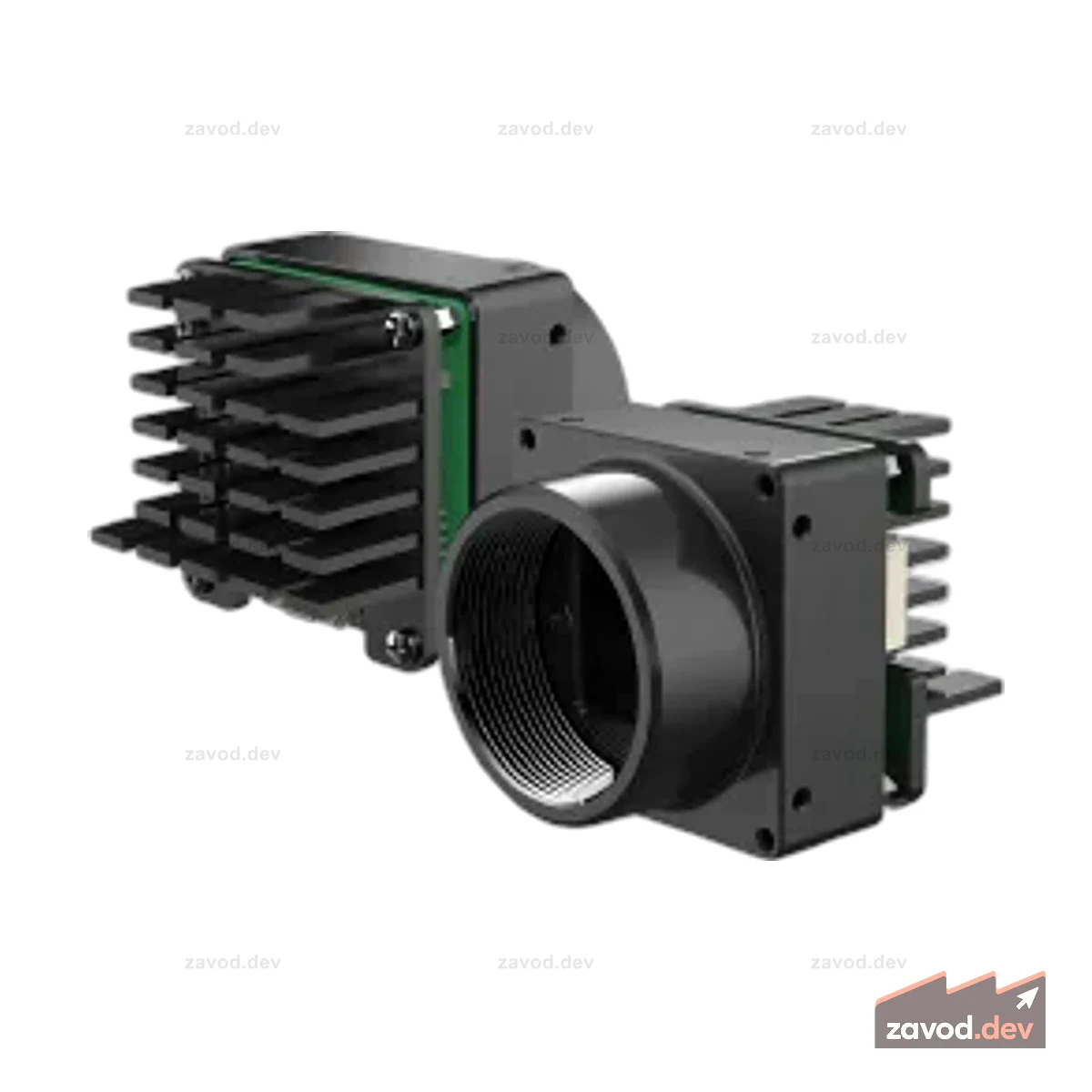

Name: AB7A20MU102E
Brand: iRAYPLE
SKU: AB7A20MU102E
Availability: InStock

Question 1

Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

Accepted Answer

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Question 2

Как подобрать объектив к камере машинного зрения?

Accepted Answer

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

Question 3

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Accepted Answer

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Question 4

Зачем нужно специальное освещение для машинного зрения?

Accepted Answer

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Question 5

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

Accepted Answer

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Question 6

Можно ли собрать готовый комплект камера + объектив + освещение?

Accepted Answer

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Resolution	4096 × 3000
Sensor	IMX304
Image Sensor	1.1" CMOS
Shutter	Global
Frame Rate	23.4 fps
Bit Depth	12
Mono/Color	Mono
Pixel Size	3.45 μm × 3.45 μm
Pixel	12 MP
S/N Ratio	>38dB
Dynamic Range	>70dB
Image Format	Mono8/10/10Packed
Binning	Support
ROI	Support
X Flip	Support
Y Flip	Support
Gain	1~32
Gamma	Range from 0 to 4, support LUT
Exposure Time	16μS~1S
Trigger Mode	Software Trigger/Hardware Trigger/Free Run Mode
SPC	Support
User Setting	Support two sets of user-defined configurations
Image Buffer	64MB
Port	USB 3.0
GPIO Interface	5-core white plug interface: 1 optocoupler isolated input, 1 optocoupler isolated output, and 1 configurable input/output without optocoupler isolation
Lens Mount	C
Power Supply	5.0V/900mA, powered through USB3.0 interface (compliant with USB3.0 interface specifications) or +5.0V/1A DC power supply auxiliary power supply (through auxiliary communication interface)
