Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

DFRobot

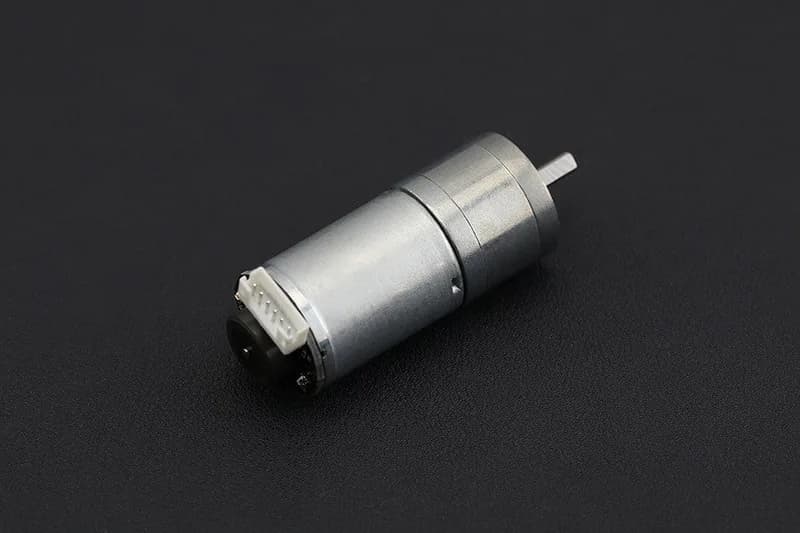

Двигатель постоянного тока 350 об/мин с энкодером (12 кг*см), 12 В

Name: Двигатель постоянного тока 350 об/мин с энкодером (12 кг*см), 12 В
Brand: DFRobot
SKU: DF-FIT0493
Price: 7402 RUB
Availability: PreOrder

7 402 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: DFRobot
Модель: DC Motor 350RPM w/Encoder (12kg*cm) 12V
Артикул: DF-FIT0493
Категория: Моторы, сервоприводы, редукторы
Тип: Motor / Actuator

Описание

Это мотор-редуктор с энкодером. Это двигатель с редуктором 34:1 и встроенным квадратурным энкодером, который обеспечивает разрешение 11 импульсов за один цикл, что дает максимальную выходную мощность 374 за один цикл. При использовании контроллера Arduino и драйвера двигателя приложения для этого включают в себя ПИД-регулирование с обратной связью или ШИМ-управление скоростью двигателя. Этот двигатель является идеальным вариантом для проектов мобильных роботов.

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Тип	Motor / Actuator
Напряжение питания	12 В
Производитель	DFRobot

О товаре

Двигатель постоянного тока 350 об/мин с энкодером (12 кг*см), 12 В — Моторы, сервоприводы, редукторы от DFRobot, модель DC Motor 350RPM w/Encoder (12kg*cm) 12V.

Развернуть текст

Ключевые характеристики: Тип: Motor / Actuator; Напряжение питания: 12 В; Производитель: DFRobot. Цена — 7 403 ₽, в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
