Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

SparkFun

Сервопривод — стандартное непрерывное вращение (микроразмер)

Name: Сервопривод — стандартное непрерывное вращение (микроразмер)
Brand: SparkFun
SKU: ROB-10189
Price: 2020 RUB
Availability: InStock

2 020 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

На складе0 шт.

Производитель: SparkFun
Модель: Servo - Generic Continuous Rotation (Micro Size)
Артикул: ROB-10189
Категория: Моторы, сервоприводы, редукторы
Voltage: 6.0V

Описание

Здесь для всех ваших потребностей в мехатронике представлен простой и высококачественный серводвигатель непрерывного вращения. Этот сервопривод способен принимать 6 вольт и выдавать 30,6 унций на дюйм. максимального крутящего момента при 0,14 с/60°. Прилагается стандартный 3-контактный кабель питания и управления, а также все перечисленное ниже оборудование. Характеристики: Напряжение: 4,8–6,0 В. Крутящий момент: 27,8/30,6 унций на дюйм. (4,8/6,0 В) Скорость: 0,16/0,14 с/60° (4,8/6,0 В) Вращение

Характеристики

Voltage	6.0V
Torque	30.6 oz-in
Weight	18g
Dimensions	31.3 x 16.3 x 28.5mm

Сравнение с аналогами

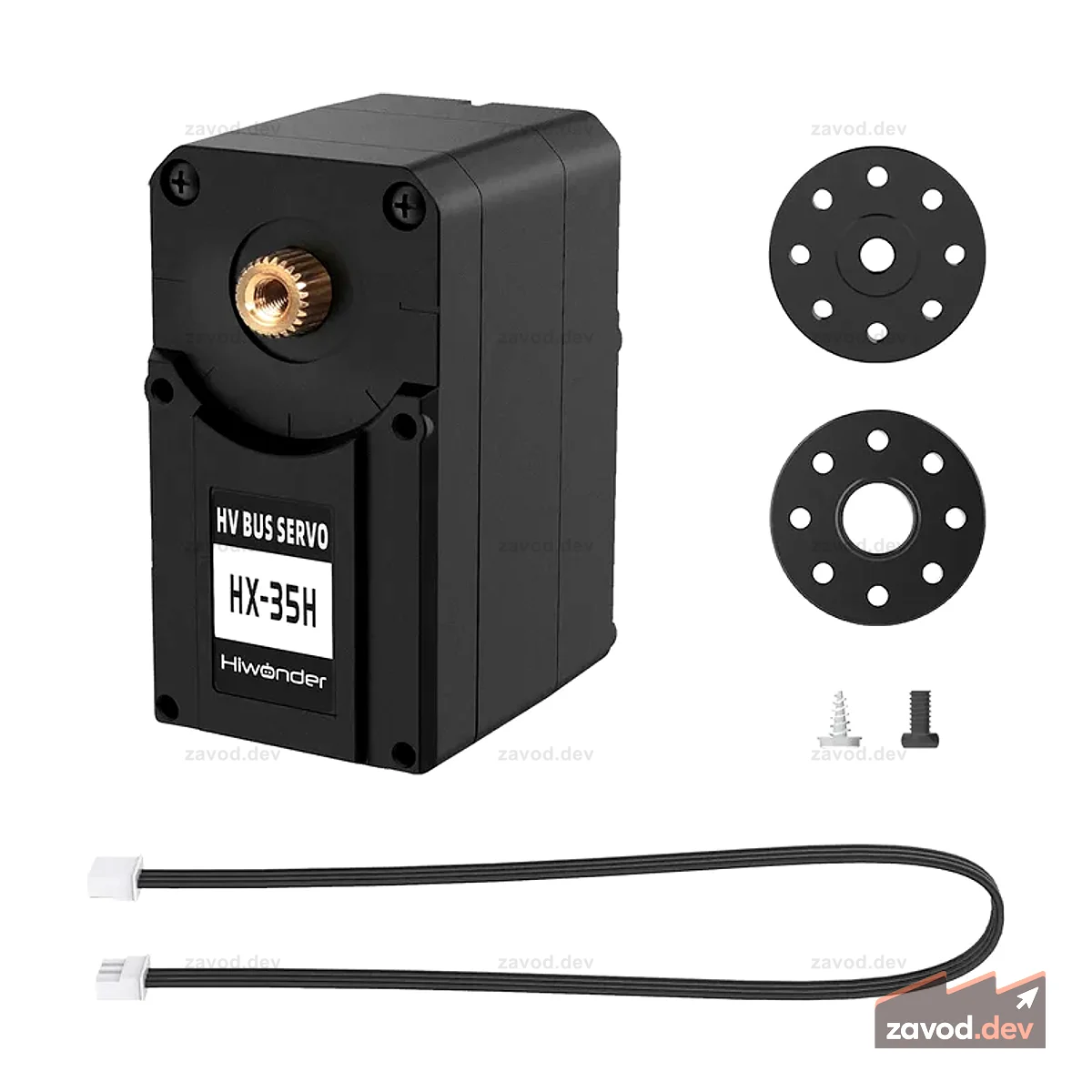

Характеристика	Сервопривод — стандартное непрерывное вращение (микроразмер)	Hiwonder HX-35H Высоковольтный сервопривод с последовательной шиной, двойным валом, сильным крутящим моментом 35 кг и функцией обратной связи
Voltage	6.0V	—
Torque	30.6 oz-in	—
Weight	18g	52g
Dimensions	31.3 x 16.3 x 28.5mm	45.2 x 24.7 x 35mm

Инженерный разбор

6.0V — указанное рабочее напряжение, от которого нужно отталкиваться при подборе питания и управляющей электроники: источник должен соответствовать этому значению, без переноса выводов с моделей на другое напряжение. Torque 30.6 oz-in показывает доступный момент в исходных единицах спецификации; при сравнении с аналогами корректно сопоставлять именно oz-in, не смешивая с пересчитанными единицами.

18g по массе и 31.3 x 16.3 x 28.5mm по габаритам задают ограничения по установочному месту и нагрузке на конструкцию. Размеры нужно проверять по всем трем направлениям: даже при малой массе посадочный объем определяется не одним параметром, а полной связкой 31.3 x 16.3 x 28.5mm.

Отзывы

По товару «Сервопривод — стандартное непрерывное вращение (микроразмер)» пока нет опубликованных отзывов покупателей. Зарегистрированные пользователи смогут оставить отзыв после покупки.

Войти и написать

Мы не публикуем сгенерированные оценки и не размечаем отзывы в JSON-LD, пока нет подтвержденных отзывов после покупки.
